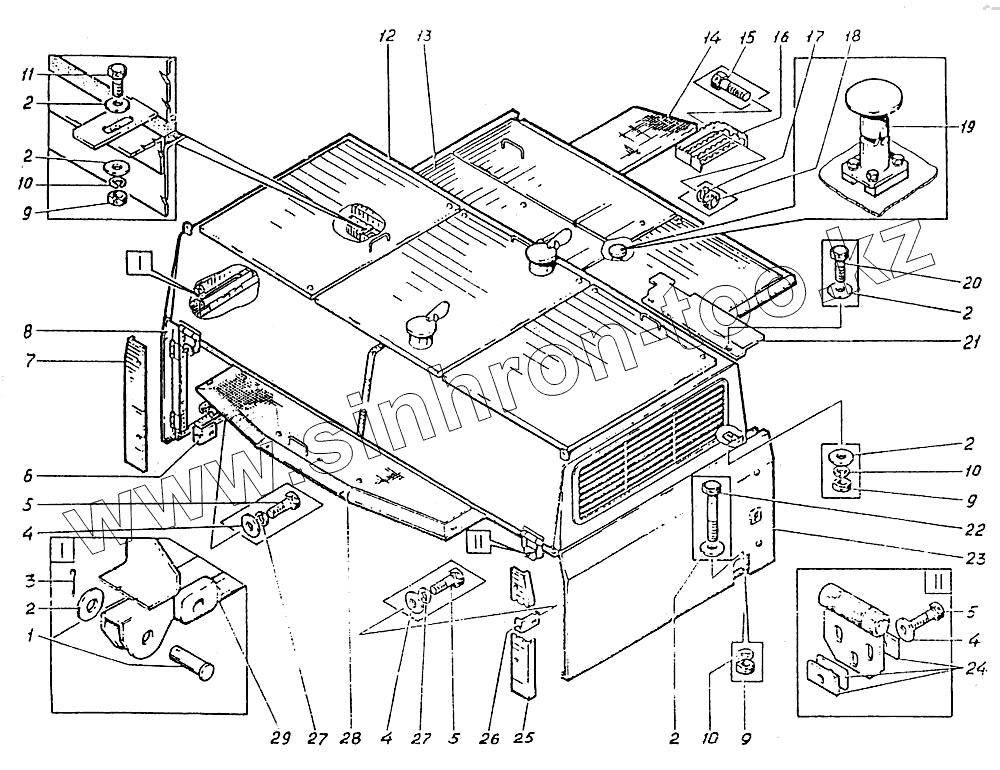

Каталог запасных частей к технике: УВЗ ЭО-5126. Установка капотов
1
2
2
2
2
2
2
3
4
4
4
5
5
5
6
7
8
9
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5126.10.00.000сб | ЭО-5126.10.00.000сб | Установка капотов | |
| 1 | Ось Б-100 d11х30.45.1.229-269 [ГОСТ 9650-80] | Ось Б-100 d11х30.45.1.229-269 [ГОСТ 9650-80] | |
| 2 | Шайба 10.02 [ГОСТ 11371-78] | Шайба 10.02 [ГОСТ 11371-78] | |
| 3 | Шплинт 3,2х20.019 [ГОСТ 397-79] | Шплинт 3,2х20.019 [ГОСТ 397-79] | |
| 4 | Шайба 16.02 [ГОСТ 11371-78] | Шайба 16.02 [ГОСТ 11371-78] | |
| 5 | Болт М16-8gх50.58 [ГОСТ 7798-70] | Болт М16-8gх50.58 [ГОСТ 7798-70] | |
| 6 | ЭО-5221.10.00.460-01сб | Кронштейн | |
| 7 | ЭО-5221.10.00.001-01 | Компенсатор | |
| 8 | ЭО-5126.10.02.000сб | Панель левая | |
| 9 | Гайка М10-7Н.6 [ГОСТ 5915-70] | Гайка М10-7Н.6 [ГОСТ 5915-70] | |
| 10 | Шайба 10.65Г.05 [ГОСТ 6402-70] | Шайба 10.65Г.05 [ГОСТ 6402-70] | |
| 11 | Болт М10-8gх25.58 [ГОСТ 7798-70] | Болт М10-8gх25.58 [ГОСТ 7798-70] | |
| 12 | ЭО-5126.10.01.000сб | Капот силовой установки | |
| 13 | ЭО-5126.10.04.000сб | Блок крышек | |
| 14 | ЭО-5126.10.00.100сб | Балкон | |
| 15 | Болт М12-8gх50.58 [ГОСТ 7798-70] | Болт М12-8gх50.58 [ГОСТ 7798-70] | |
| 16 | ЭО-5221.10.00.450-5сб | Ступенька | |
| 17 | Шайба 12.65Г.05 [ГОСТ 6402-70] | Шайба 12.65Г.05 [ГОСТ 6402-70] | |
| 18 | Гайка М12-7Н.6 [ГОСТ 5915-70] | Гайка М12-7Н.6 [ГОСТ 5915-70] | |
| 19 | Э4.10.00.001 | Втулка | |
| 20 | Болт М10-8gх30.58 [ГОСТ 7798-70] | Болт М10-8gх30.58 [ГОСТ 7798-70] | |
| 21 | Э4.10.00.005 | Настил | |
| 22 | Болт М10-8gх65.58 [ГОСТ 7798-70] | Болт М10-8gх65.58 [ГОСТ 7798-70] | |
| 23 | ЭО-5126.10.03.000сб | Панель правая | |
| 24 | Э4.10.00.033 | Накладка | |
| 25 | ЭО-5221.10.00.001 | Компенсатор | |
| 26 | ЭО-5221.10.00.460сб | Кронштейн | |
| 27 | Шайба 16.65Г.016 [ГОСТ 6402-70] | Шайба 16.65Г.016 [ГОСТ 6402-70] | |
| 28 | ЭО-5126.10.05.000сб | Крышка задняя | |
| 29 | ЭО-5126.10.00.130сб | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
