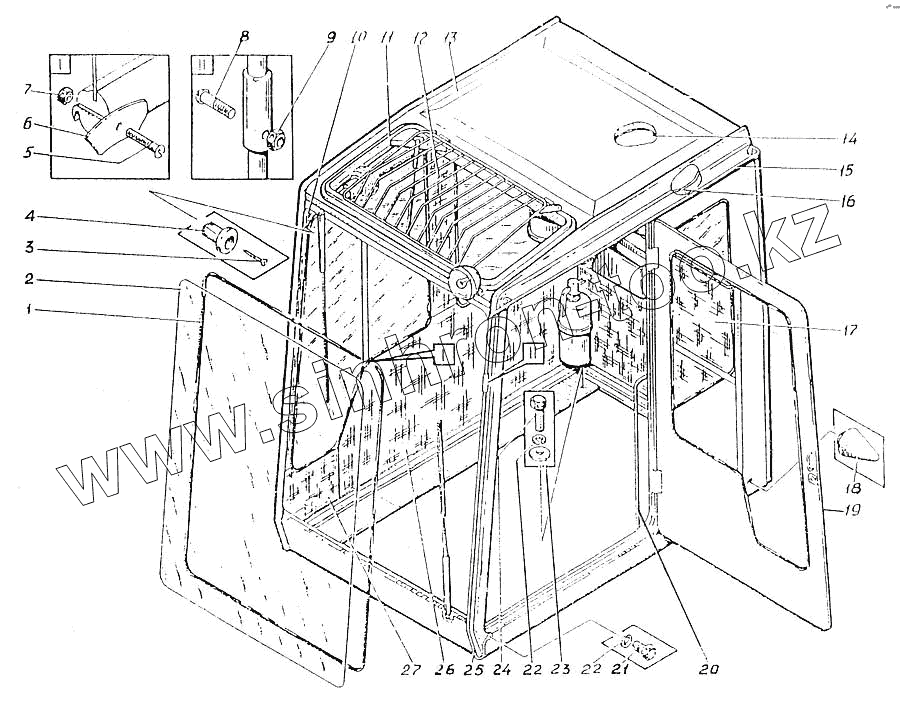

Каталог запасных частей к технике: УВЗ ЭО-5126. Установка кабины машиниста
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5221.08.00.000сб | ЭО-5221.08.00.000сб | Установка кабины машиниста | |
| 1 | ЭО-5221.08.00.001 | Стекло | |
| 2 | ЭО-5221.08.00.013-02 | Уплотнение | |
| 3 | Шуруп L-4х25.019 [ГОСТ 1144-80] | Шуруп L-4х25.019 [ГОСТ 1144-80] | |
| 4 | ЭО-5221.08.00.011 | Бонка (полиамид) | |
| 5 | Винт В1М5-8gх35.058.019 [ГОСТ 17473-80] | Винт В1М5-8gх35.058.019 [ГОСТ 17473-80] | |
| 6 | ЭО-5221.08.00.012 | Скоба | |
| 7 | Гайка М5-7Н.04.019 [ГОСТ 5916-70] | Гайка М5-7Н.04.019 [ГОСТ 5916-70] | |
| 8 | Винт В1М8-8gх35.58.019 [ГОСТ 17473-80] | Винт В1М8-8gх35.58.019 [ГОСТ 17473-80] | |
| 9 | 520.02.001 | Гайка | |
| 10 | ЭО-5221.08.00.140сб | Панель | |
| 11 | ЭО-5221.08.03.000сб | Установка окна верхнего | |
| 12 | ЭО-5221.08.00.130сб | Панель | |
| 13 | Э4.08.01.000сб | Корпус кабины | |
| 14 | ЭО-5221.08.00.230сб | Панель | |
| 15 | ЭО-5221.08.00.030сб | Поручень | |
| 16 | ЭО-5221.08.00.150сб | Панель | |
| 17 | ЭО-5221.08.00.200сб | Панель | |
| 18 | ЭО-6123.30.04.042 | Амортизатор | |
| 19 | ЭО-5221.08.02.000сб | Установка двери | |
| 20 | ЭО-5221.08.00.009 | Поручень | |
| 21 | Болт М10-6gх20.58.019 [ГОСТ 7798-70] | Болт М10-6gх20.58.019 [ГОСТ 7798-70] | |
| 22 | Шайба 10.65Г.019 [ГОСТ 6402-70] | Шайба 10.65Г.019 [ГОСТ 6402-70] | |
| 23 | Шайба 10.02.019 [ГОСТ 11371-78] | Шайба 10.02.019 [ГОСТ 11371-78] | |
| 24 | Болт М10-6gх35.58.019 [ГОСТ 7798-70] | Болт М10-6gх35.58.019 [ГОСТ 7798-70] | |
| 25 | ЭО-5221.08.00.008 | Поручень | |
| 26 | ЭО-5221.08.00.110сб | Панель | |
| 27 | ЭО-5221.08.00.120сб | Панель |
