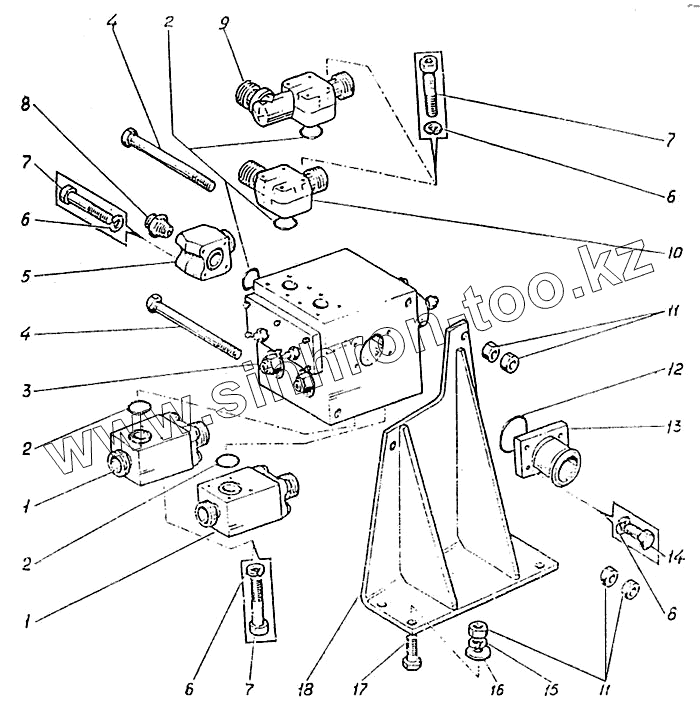

Каталог запасных частей к технике: УВЗ ЭО-5126. Установка гидроаппарата
1
1
2
2
2
3
4
4
5
6
6
6
6
7
7
7
8
9
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5126.09.37.000сб | ЭО-5126.09.37.000сб | Установка гидроаппарата | |
| 1 | ЭО-5122.09.14.000-1сб | Клапан обратный | |
| 2 | Кольцо 032-040-46-2-3 [ГОСТ 9833-73] | Кольцо 032-040-46-2-3 [ГОСТ 9833-73] | |
| 3 | ЭО-5124.09.0б.000сб | Гидроаппарат регулирующий | |
| 4 | ЭО-5122.09.37.500сб | Шпилька | |
| 5 | ЭО-5122.09.17.007-1 | Фланец | |
| 6 | Шайба 12.65Г.05 [ГОСТ 6402-70] | Шайба 12.65Г.05 [ГОСТ 6402-70] | |
| 7 | Винт М12-6gх80.109.05 [ГОСТ 11738-84] | Винт М12-6gх80.109.05 [ГОСТ 11738-84] | |
| 8 | ЭО-5122.05.25.014 | Штуцер | |
| 9 | ЭО-5122.09.17.210сб | Тройник | |
| 10 | ЭО-5122.09.17.025 | Фланец | |
| 11 | Гайка М6-6Н.019 [ГОСТ 5915-70] | Гайка М6-6Н.019 [ГОСТ 5915-70] | |
| 12 | Кольцо 065-070-30-2-3 [ГОСТ 9833-73] | Кольцо 065-070-30-2-3 [ГОСТ 9833-73] | |
| 13 | ЭО-5126.09.37.200сб | Патрубок | |
| 14 | Болт М12-6gх35.58 [ГОСТ 7798-70] | Болт М12-6gх35.58 [ГОСТ 7798-70] | |
| 15 | Шайба 16.65Г.05 [ГОСТ 6402-70] | Шайба 16.65Г.05 [ГОСТ 6402-70] | |
| 16 | Шайба 16.02 [ГОСТ 11371-78] | Шайба 16.02 [ГОСТ 11371-78] | |
| 17 | Болт М16-6gх50.58 [ГОСТ 7798-70] | Болт М16-6gх50.58 [ГОСТ 7798-70] | |
| 18 | ЭО-5126.09.37.100сб | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
