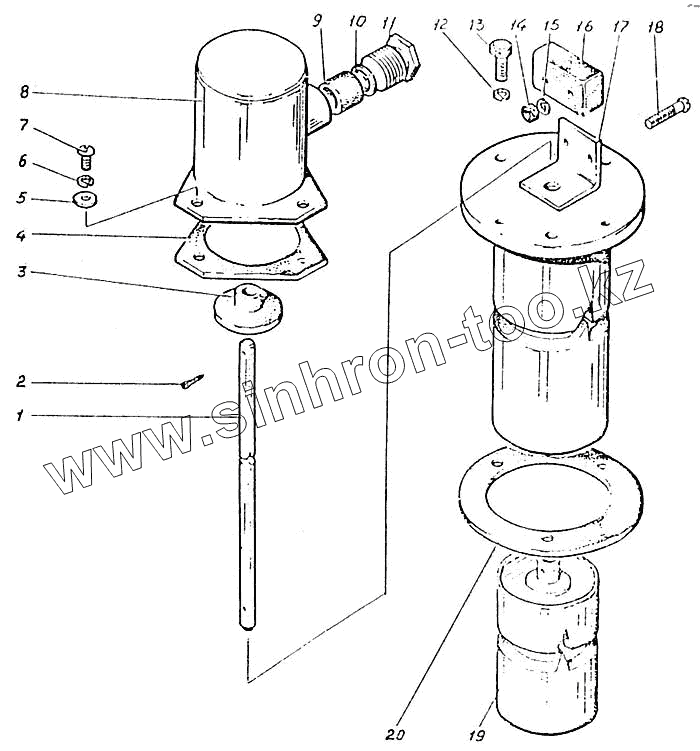

Каталог запасных частей к технике: УВЗ ЭО-5126. Установка датчика уровня
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.07.02.000сб-А | ЭО-5122.07.02.000сб-А | Установка датчика уровня | |
| 1 | ЭО-5122.07.02.002-А | Шток | |
| 2 | Шплинт 2,5х20.016 [ГОСТ 397-79] | Шплинт 2,5х20.016 [ГОСТ 397-79] | |
| 3 | ЭО-5122.07.02.004-А | Диск | |
| 4 | ЭО-5122.07.02.003-А | Прокладка | |
| 5 | Шайба 6.01.016 [ГОСТ 11371-78] | Шайба 6.01.016 [ГОСТ 11371-78] | |
| 6 | Шайба 6Т.65Г.016 [ГОСТ 6402-70] | Шайба 6Т.65Г.016 [ГОСТ 6402-70] | |
| 7 | Винт М6-6gх 12.46.016 [ГОСТ 17473-80] | Винт М6-6gх 12.46.016 [ГОСТ 17473-80] | |
| 8 | ЭО-5122.07.02.300сб-А | Кожух | |
| 9 | Э4.07.02.001 | Втулка | |
| 10 | 520.07.004-09 | Шайба | |
| 11 | ЭО-5122.12.14.101-А | Гайка | |
| 12 | Шайба 8Т.65Г.016 [ГОСТ 64.02-70] | Шайба 8Т.65Г.016 [ГОСТ 64.02-70] | |
| 13 | Болт М8-6gх25.46.016 [ГОСТ 7798-70] | Болт М8-6gх25.46.016 [ГОСТ 7798-70] | |
| 14 | Гайка М4-6Н.8.016 [ГОСТ 5915-70] | Гайка М4-6Н.8.016 [ГОСТ 5915-70] | |
| 15 | Шайба 4Т.65Г.016 [ГОСТ 6402-70] | Шайба 4Т.65Г.016 [ГОСТ 6402-70] | |
| 16 | МП-101 | Микропереключатель П1 М10-1В | |
| 16 | МП-101 | Микропереключатель П1 М10-1В | |
| 17 | ЭО-5122.07.02.100сб-А | Основание | |
| 18 | Винт М4-6gх35.46.016 [ГОСТ 17473-80] | Винт М4-6gх35.46.016 [ГОСТ 17473-80] | |
| 19 | ЭО-5122.07.02.200сб-А | Поплавок | |
| 20 | ЭО-5122.07.02.001-А | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
