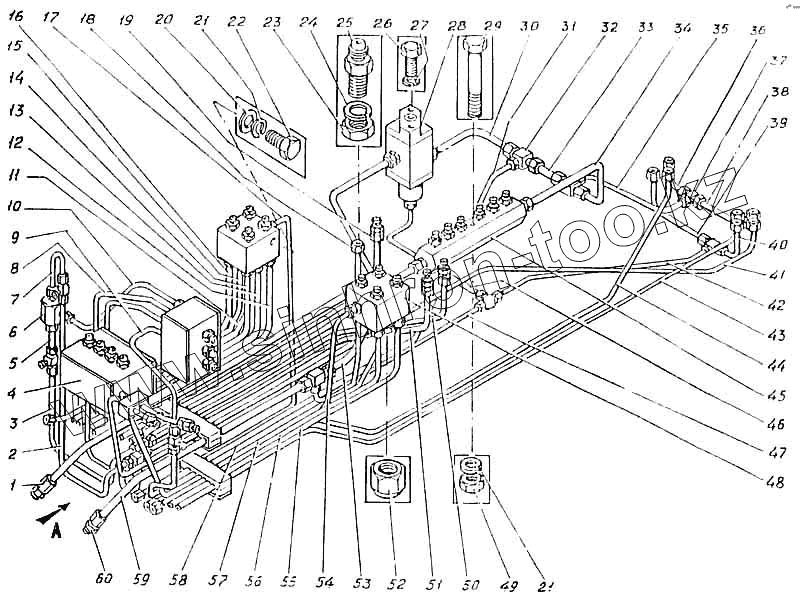

Каталог запасных частей к технике: УВЗ ЭО-5126. Трубопроводы управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.04.17.000сб-1 | Э4.04.17.000сб-1 | Трубопроводы управления | |
| 1 | Э4.04.17.049сб | Трубопровод | |
| 2 | Э4.04.17.042сб | Трубопровод | |
| 3 | Э4.04.17.043сб | Трубопровод | |
| 4 | ЭО-5122А.04.23.000-1сб | Блок золотников | |
| 5 | Э4.04.17.045сб | Трубопровод | |
| 6 | ЭО-5122.05.09.000-1сб | Клапан | |
| 7 | Э4.04.17.046сб | Трубопровод | |
| 8 | Э4.04.17.030сб | Трубопровод | |
| 9 | Э4.04.17.031сб | Трубопровод | |
| 10 | 34.04.17.029сб-1 | Трубопровод | |
| 11 | Э4.04.17.022сб | Трубопровод | |
| 12 | Э4.04.17.025сб | Трубопровод | |
| 13 | Э4.04.17.026сб | Трубопровод | |
| 14 | Э4.04.17.027сб-1 | Трубопровод | |
| 15 | Э4.04.17.023сб | Трубопровод | |
| 16 | Э4.04.17.024сб | Трубопровод | |
| 17 | Э4.04.17.021сб-1 | Трубопровод | |
| 18 | Э4.04.17.020сб | Трубопровод | |
| 19 | Э4.04.17.019сб | Трубопровод | |
| 20 | Шайба С10.01.016 [ГОСТ 11371-78] | Шайба С10.01.016 [ГОСТ 11371-78] | |
| 21 | Шайба 10.65г.016 [ГОСТ 6402-70] | Шайба 10.65г.016 [ГОСТ 6402-70] | |
| 22 | Болт М10-6qх25.46.016 [ГОСТ 7796-70] | Болт М10-6qх25.46.016 [ГОСТ 7796-70] | |
| 23 | ЭО-5122.06.09.009 | Гайка | |
| 24 | Шайба 16.65г.016 [ГОСТ 6402-70] | Шайба 16.65г.016 [ГОСТ 6402-70] | |
| 25 | ЭО-5124А.04.17.001 | Штуцер | |
| 26 | Болт М8-6qх25.46.016 [ГОСТ 7798-70] | Болт М8-6qх25.46.016 [ГОСТ 7798-70] | |
| 27 | Шайба 8.65г.016 [ГОСТ 6402-70] | Шайба 8.65г.016 [ГОСТ 6402-70] | |
| 28 | ЭО-5221.04.17.200сб | Золотник сливной | |
| 29 | Болт М10-8qх.46.016 [ГОСТ 7798-70] | Болт М10-8qх.46.016 [ГОСТ 7798-70] | |
| 30 | Э4.04.17.053сб | Трубопровод | |
| 30 | Э4.04.17.000сб-1 | Трубопроводы управления | |
| 31 | Э4.04.17.044сб | Трубопровод | |
| 32 | ЭО-5221.05.25.006 | Тройник | |
| 33 | Э4.04.17.048сб | Трубопровод | |
| 34 | Э4.04.17.047сб-1 | Трубопровод | |
| 35 | Э4.04.17.003сб | Трубопровод | |
| 36 | Э4.04.17.005сб | Трубопровод | |
| 37 | ЭО-5221.05.25.008 | Тройник | |
| 38 | Э4.04.17.001сб | Трубопровод | |
| 39 | Э4.04.17.001сб | Трубопровод | |
| 40 | Э4.04.17.005сб | Трубопровод | |
| 41 | Э4.04.17.009сб-2 | Трубопровод | |
| 42 | Э4.04.17.006сб-1 | Трубопровод | |
| 43 | Э4.04.17.007сб-1 | Трубопровод | |
| 44 | Э4.04.17.002сб-1 | Трубопровод | |
| 45 | Э4.04.17.054сб | Коллектор в сборе | |
| 46 | Э4.04.17.017сб-1 | Трубопровод | |
| 47 | Э4.04.17.018сб-1 | Трубопровод | |
| 48 | ЭО-5122.04.16.000сб | Блок клапанов | |
| 49 | Гайка М10-7Н.6.016 [ГОСТ 5315-70] | Гайка М10-7Н.6.016 [ГОСТ 5315-70] | |
| 50 | Э4.04.17.011сб-1 | Трубопровод | |
| 51 | Э4.04.17.011сб-1 | Трубопровод | |
| 52 | 109Б-5-110 | Заглушка | |
| 53 | Э4.04.17.050сб | Трубопровод | |
| 54 | Э4.04.17.016сб-1 | Трубопровод | |
| 55 | Э4.04.17.013сб | Трубопровод | |
| 56 | Э4.04.17.015сб | Трубопровод | |
| 57 | Э4.04.17.012сб | Трубопровод | |
| 58 | Э4.04.17.014сб | Трубопровод | |
| 59 | Э4.04.17.051сб | Трубопровод | |
| 60 | ЭО-5221.05.25.009 | Проходник прямой | |
| 61 | Э4.04.17.039сб | Трубопровод | |
| 62 | Э4.04.17.038сб | Трубопровод | |
| 63 | Э4.04.17.001 | Колодка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
