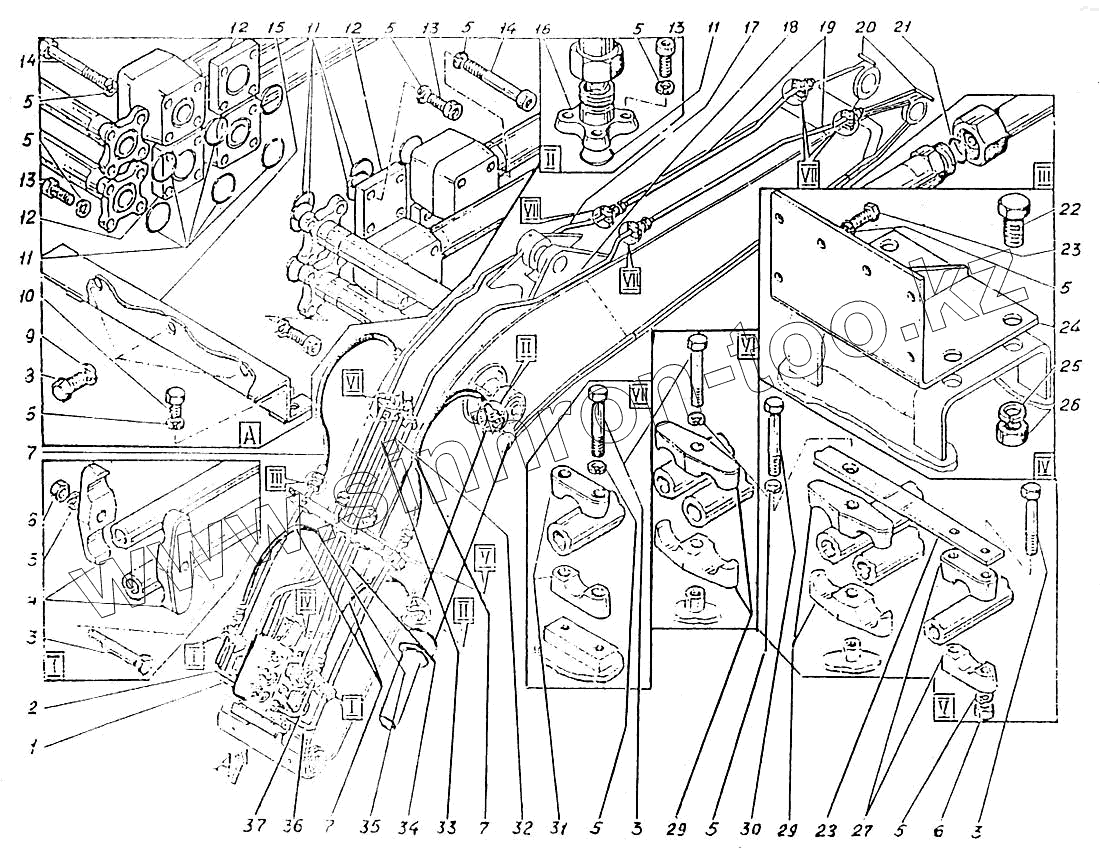

Каталог запасных частей к технике: УВЗ ЭО-5126. Трубопроводы стрелы
1
2
3
3
3
4
5
5
5
5
5
5
5
5
5
5
5
6
6
7
7
7
8
9
10
11
11
11
12
12
12
15
16
17
18
19
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.05.28.000сб | Э4.05.28.000сб | Трубопроводы стрелы | |
| 1 | ЭО-5126.28.05.200сб | Труба | |
| 2 | ЭО-5126.28.05.400сб | Труба | |
| 3 | Болт М12-8gх90.46.016 [ГОСТ 7798-70] | Болт М12-8gх90.46.016 [ГОСТ 7798-70] | |
| 4 | ЭО-5124А.58.05.005 | Колодка | |
| 5 | Шайба 12.65Г.016 [ГОСТ 6402-70] | Шайба 12.65Г.016 [ГОСТ 6402-70] | |
| 6 | Гайка М12-7Н.8.20.016 [ГОСТ 5915-70] | Гайка М12-7Н.8.20.016 [ГОСТ 5915-70] | |
| 7 | Рукав высокого давления 25-25-980-4-У [ТУ 22.166-31-91] | Рукав высокого давления 25-25-980-4-У [ТУ 22.166-31-91] | |
| 8 | Болт М16-8gх30.46.016 [ГОСТ 7798-70] | Болт М16-8gх30.46.016 [ГОСТ 7798-70] | |
| 9 | Шайба 16.65Г.016 [ГОСТ 6402-70] | Шайба 16.65Г.016 [ГОСТ 6402-70] | |
| 10 | Болт М12-8gх25.46.016 [ГОСТ 7798-70] | Болт М12-8gх25.46.016 [ГОСТ 7798-70] | |
| 11 | Кольцо 032-040-46-2-3 [ГОСТ 18829-73] | Кольцо 032-040-46-2-3 [ГОСТ 18829-73] | |
| 12 | ЭО-5122.06.07.016 | Заглушка | |
| 15 | ЭО-5126.28.05.500сб | Кронштейн | |
| 16 | ЭО-5122.06.07.014-1 | Фланец | |
| 17 | ЭО-5126.28.05.040 | Труба | |
| 18 | ЭО-5126.28.05.050 | Труба | |
| 19 | ЭО-5126.28.05.030 | Труба | |
| 21 | Кольцо 024-030-36-2-3 [ГОСТ 18829-73] | Кольцо 024-030-36-2-3 [ГОСТ 18829-73] | |
| 22 | Болт М20-8gх50.88.ХС.016 [ГОСТ 7798-70] | Болт М20-8gх50.88.ХС.016 [ГОСТ 7798-70] | |
| 23 | Болт М12-8gх30.46.016 [ГОСТ 7798-70] | Болт М12-8gх30.46.016 [ГОСТ 7798-70] | |
| 24 | ЭО-512.06.07.360-1сб | Кронштейн | |
| 25 | Шайба 20.65Г.016 [ГОСТ 6402-70] | Шайба 20.65Г.016 [ГОСТ 6402-70] | |
| 26 | Гайка М20-7Н.6.016 [ГОСТ 5915-70] | Гайка М20-7Н.6.016 [ГОСТ 5915-70] | |
| 27 | ЭО-5124А.58.05.007 | Колодка | |
| 28 | ЭО-5126.28.05.004 | Планка | |
| 29 | ЭО-5126.28.05.002 | Колодка | |
| 30 | Болт М12-8gх100.88.38ХС.016 [ГОСТ 7796-70] | Болт М12-8gх100.88.38ХС.016 [ГОСТ 7796-70] | |
| 31 | ЭО-5126.28.05.003 | Колодка | |
| 32 | ЭО-5126.28.05.080с6 | Труба | |
| 33 | ЭО-5126.28.05.060с6 | Труба | |
| 34 | ЭО-5126.28.05.090сб | Труба | |
| 35 | ЭО-5126.28.05.070с6 | Труба | |
| 36 | ЭО-5126.28.05.100сб | Труба | |
| 37 | ЭО-5126.28.05.300сб | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
