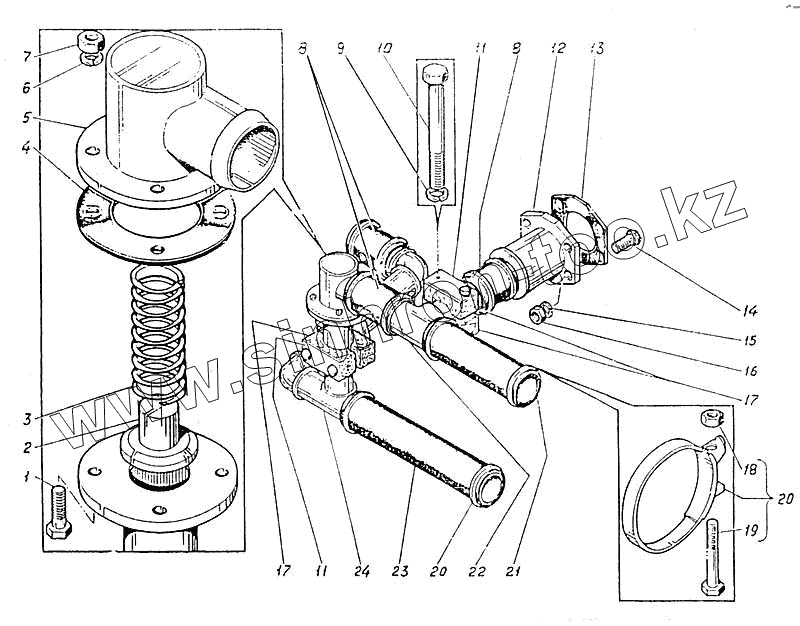

Каталог запасных частей к технике: УВЗ ЭО-5126. Трубопроводы сливные
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5126.09.41.000сб | ЭО-5126.09.41.000сб | Трубопроводы сливные | |
| 1 | Болт М10-8gх35.58 [ГОСТ 7798-70] | Болт М10-8gх35.58 [ГОСТ 7798-70] | |
| 2 | ЭО-5122.09.41.014 | Клапан | |
| 3 | ЭО-5122.09.11.001 | Пружина | |
| 4 | ЭО-5122.09.41.004 | Прокладка | |
| 5 | ЭО-5122.09.41.300сб | Корпус | |
| 6 | Шайба 10.65Г.05 [ГОСТ 6402-70] | Шайба 10.65Г.05 [ГОСТ 6402-70] | |
| 7 | Гайка М10-6Н.6 [ГОСТ 5915-70] | Гайка М10-6Н.6 [ГОСТ 5915-70] | |
| 8 | ЭО-5221.09.41.002 | Рукав 6(I) 16-65-86-У L=130 | |
| 9 | Шайба 12.65Г.05 [ГОСТ 6402-70] | Шайба 12.65Г.05 [ГОСТ 6402-70] | |
| 10 | Болт М12-8gх110.58 [ГОСТ 7798-70] | Болт М12-8gх110.58 [ГОСТ 7798-70] | |
| 11 | ЭО-5122.09.41.007 | Накладка | |
| 12 | ЭО-5221.09.41.200сб | Труба | |
| 13 | ЭО-5221.09.41.001 | Прокладка | |
| 14 | Болт М16-8gх50.58 [ГОСТ 7798-70] | Болт М16-8gх50.58 [ГОСТ 7798-70] | |
| 15 | Шайба 16.65Г.05 [ГОСТ 6402-70] | Шайба 16.65Г.05 [ГОСТ 6402-70] | |
| 16 | Гайка М16-6Н.6 [ГОСТ 5915-70] | Гайка М16-6Н.6 [ГОСТ 5915-70] | |
| 17 | ЭО-5122.09.41.006 | Колодка | |
| 18 | Э4.09.41.0Псб | Труба | |
| 20 | Э4.11.01.100сб | Хомут | |
| 21 | ЭО-5122.09.41.013 | Рукав 6(I) 16-65-86-У L=300 | |
| 22 | ЭО-5221.09.41.400сб | Труба | |
| 23 | ЭО-5126.09.41.001 | Рукав 6(I) 16-65-86-У L=410 | |
| 24 | Э4.09.41.010сб | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
