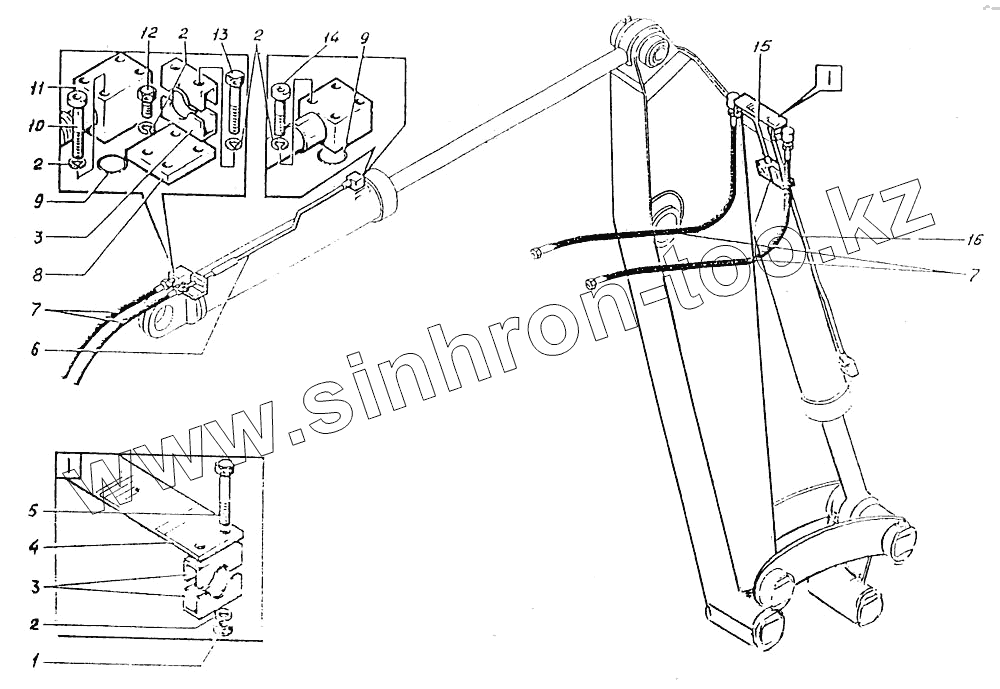

Каталог запасных частей к технике: УВЗ ЭО-5126. Трубопроводы рукояти (рабочего оборудования)
1
2
2
2
2
3
3
4
5
6
7
7
8
9
9
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.05.29.000сб | Э4.05.29.000сб | Трубопроводы рукояти (рабочего оборудования) | |
| 1 | Гайка М12-7Н.8.20.016 [ГОСТ 5915-70] | Гайка М12-7Н.8.20.016 [ГОСТ 5915-70] | |
| 2 | Шайба 12.65Г.016 [ГОСТ 6402-70] | Шайба 12.65Г.016 [ГОСТ 6402-70] | |
| 3 | ЭО-5126.28.05.003 | Колодка | |
| 4 | ЭО-5126.29.05.001 | Планка | |
| 5 | Болт М12-8gх90.88.38ХС.016 [ГОСТ 7796.12.90-70] | Болт М12-8gх90.88.38ХС.016 [ГОСТ 7796.12.90-70] | |
| 6 | ЭО-5126.29.05.300сб | Труба | |
| 7 | Рукав высокого давления 25-25-1580-4-У [ТУ 22.166-31-91] | Рукав высокого давления 25-25-1580-4-У [ТУ 22.166-31-91] | |
| 8 | ЭО-5122.13.15.006 | Планка | |
| 9 | Кольцо 032-40-46-2-3 [ГОСТ 18829-73] | Кольцо 032-40-46-2-3 [ГОСТ 18829-73] | |
| 11 | ЭО-5122.13.15.005-1 | Фланец | |
| 12 | Болт М12-8gх30.46.016 [ГОСТ 7798-70] | Болт М12-8gх30.46.016 [ГОСТ 7798-70] | |
| 13 | Болт М12-8gх80.46.016 [ГОСТ 7798-70] | Болт М12-8gх80.46.016 [ГОСТ 7798-70] | |
| 14 | Болт М12-8gх65.88.38ХС.016 [ГОСТ 7796-70] | Болт М12-8gх65.88.38ХС.016 [ГОСТ 7796-70] | |
| 15 | ЭО-5126.29.05.100сб | Труба | |
| 16 | ЭО-5126.29.05.200сб | Труба |
