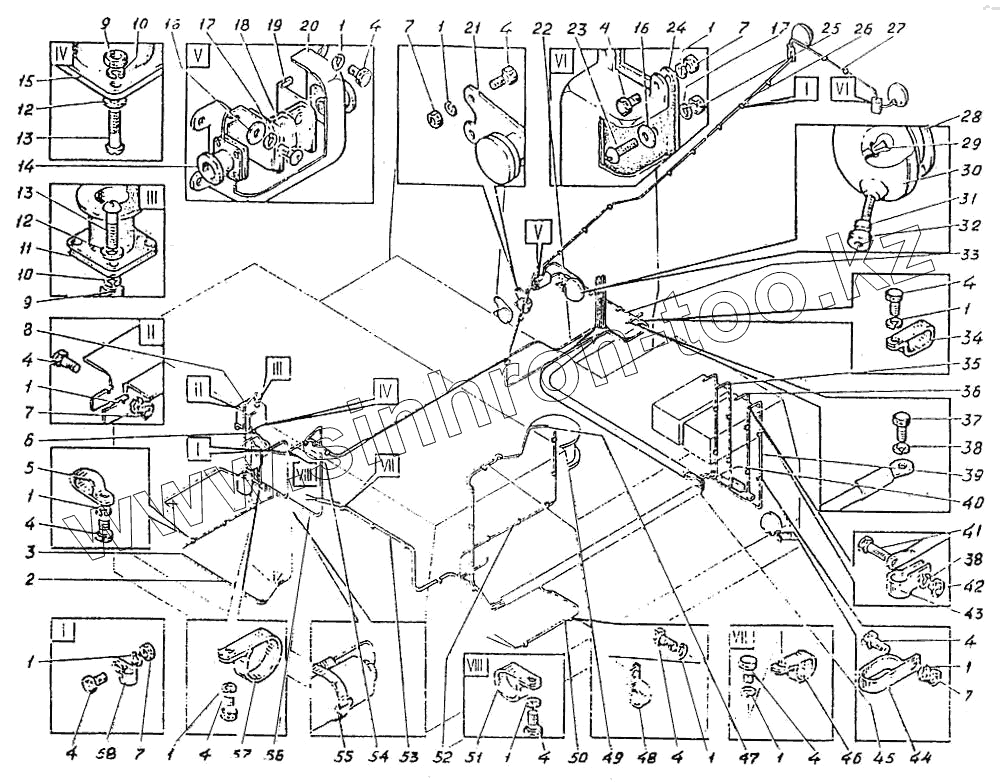

Каталог запасных частей к технике: УВЗ ЭО-5126. Проводка
1
1
1
1
1
1
1
1
1
1
1
1
2
3
4
4
4
4
4
4
4
4
4
4
4
4
5
6
7
7
7
7
7
8
9
9
10
10
11
12
12
13
13
14
15
16
16
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5126.12.20.000сб | ЭО-5126.12.20.000сб | Проводка | |
| 1 | Шайба 6.65Г.05 [ГОСТ 6402-70] | Шайба 6.65Г.05 [ГОСТ 6402-70] | |
| 2 | ЭО-5126.12.20.014 | Металлорукав | |
| 3 | ЭО-5126.12.20.006 | Металлорукав | |
| 4 | Болт М6-8gх16.58 [ГОСТ 7798-70] | Болт М6-8gх16.58 [ГОСТ 7798-70] | |
| 5 | СТП 22003-101-81 | Хомут 12-16Ц9Хр | |
| 6 | ЭО-5126.12.20.009 | Металлорукав | |
| 7 | Гайка М6-7Н.6 [ГОСТ 5915-70] | Гайка М6-7Н.6 [ГОСТ 5915-70] | |
| 8 | Э4.12.15.000сб | Щиток подогревателя | |
| 9 | Гайка М4-7Н.6 [ГОСТ 5916-70] | Гайка М4-7Н.6 [ГОСТ 5916-70] | |
| 10 | Шайба 4.65Г.05 [ГОСТ 6402-70] | Шайба 4.65Г.05 [ГОСТ 6402-70] | |
| 11 | 114Д-0-101 | Оконцеватель | |
| 12 | Шайба 4.02 [ГОСТ 11371-78] | Шайба 4.02 [ГОСТ 11371-78] | |
| 13 | Винт ВМ4-8gх16.58 [ГОСТ 17473-80] | Винт ВМ4-8gх16.58 [ГОСТ 17473-80] | |
| 14 | 114Д-0-100 | Оконцеватель | |
| 15 | 114Д-0-102 | Оконцеватель | |
| 16 | Шайба 5.02 [ГОСТ 11371-78] | Шайба 5.02 [ГОСТ 11371-78] | |
| 17 | Шайба 5.65Г.05 [ГОСТ 6402-70] | Шайба 5.65Г.05 [ГОСТ 6402-70] | |
| 18 | Винт ВМ5-8gх16.58 [ГОСТ 17473-80] | Винт ВМ5-8gх16.58 [ГОСТ 17473-80] | |
| 19 | НБ401022 клеммы,10А | Блок клеммный | |
| 20 | 114Д-0-105 | Крышка | |
| 21 | С314 | Сигнал | |
| 21 | С313 | Сигнал | |
| 22 | ЭО-5126.12.20.021 | Металлорукав | |
| 23 | Винт ВМ5-8gх25.58 [ГОСТ 17473-80] | Винт ВМ5-8gх25.58 [ГОСТ 17473-80] | |
| 24 | 114Д-0-107 | Дно | |
| 25 | Гайка М5-7Н.6 [ГОСТ 5916-70] | Гайка М5-7Н.6 [ГОСТ 5916-70] | |
| 26 | ЭО-5126.12.20.007 | Металлорукав | |
| 27 | ЭО-5126.12.20.002 | Металлорукав | |
| 28 | 114Д-0-4А | Кольцо | |
| 29 | ФГ318 | Фара | |
| 30 | А24-60-40 | Лампа | |
| 31 | 114Д-0-25 | Амортизатор | |
| 32 | 114Д-0-18А | Корпус амортизатора | |
| 33 | ЭО-5126.12.20.003 | Металлорукав | |
| 34 | СТП 22003-101-81 | Хомут 12-16Ц9Хр | |
| 35 | ЭО-5126.12.20.017 | Металлорукав | |
| 36 | ЭО-5126.12.20.018 | Металлорукав | |
| 38 | Шайба 10.65Г.05 [ГОСТ 6402-70] | Шайба 10.65Г.05 [ГОСТ 6402-70] | |
| 39 | ЭО-5126.12.20.016 | Металлорукав | |
| 40 | ЭО-5126.12.20.001 | Металлорукав | |
| 41 | Болт М10-8gх30.58 [ГОСТ 7798-70] | Болт М10-8gх30.58 [ГОСТ 7798-70] | |
| 42 | Гайка М10-7Н.Б [ГОСТ 5915-70] | Гайка М10-7Н.Б [ГОСТ 5915-70] | |
| 43 | 114Д-0-45 | Зажим аккумулятора | |
| 44 | СТП 22003-101-81 | Хомут 12-16Ц9Хр | |
| 45 | ЭО-5126.12.20.024 | Металлорукав | |
| 46 | Хомут 22-12-6,6 [ГОСТ 17679-80] | Хомут 22-12-6,6 [ГОСТ 17679-80] | |
| 47 | ЭО-5126.12.20.005 | Металлорукав | |
| 48 | Хомут 16-12-6,6 [ГОСТ 17679-80] | Хомут 16-12-6,6 [ГОСТ 17679-80] | |
| 49 | ЭО-5126.12.20.012 | Металлорукав | |
| 50 | ЭО-5126.12.20.011 | Металлорукав | |
| 51 | Хомут 28-12-6,6 [ГОСТ 17679-80] | Хомут 28-12-6,6 [ГОСТ 17679-80] | |
| 52 | ЭО-5126.12.20.013 | Металлорукав | |
| 53 | ЭО-5126.12.20.019 | Металлорукав | |
| 54 | ЭО-5126.12.20.022 | Металлорукав | |
| 55 | 312-9-31 | Хомут | |
| 56 | ЭО-5126.12.004 | Металлорукав | |
| 57 | Хомут 45-16-11 [ГОСТ 17679-80] | Хомут 45-16-11 [ГОСТ 17679-80] | |
| 58 | Хомут 12-12-6,6 [ГОСТ 17679-80] | Хомут 12-12-6,6 [ГОСТ 17679-80] |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
