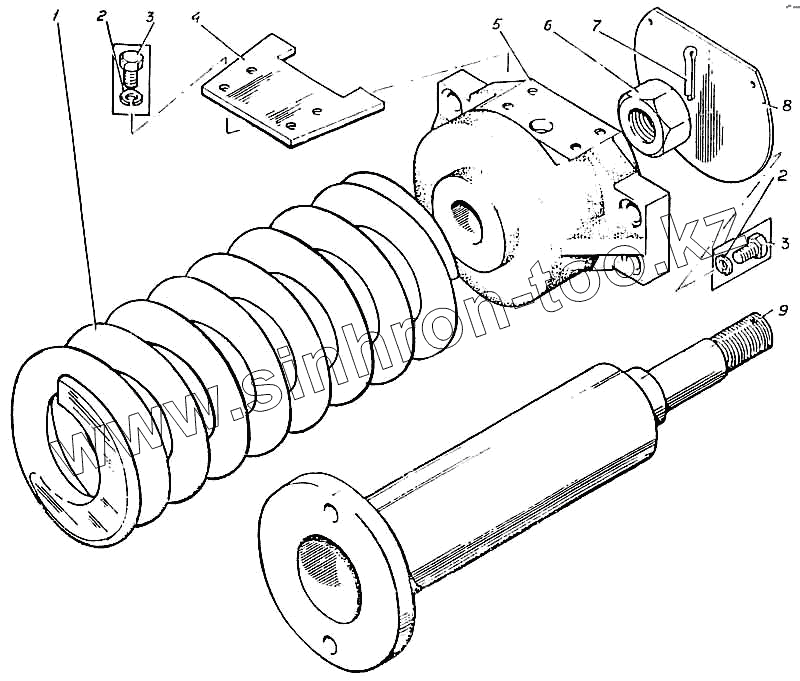

Каталог запасных частей к технике: УВЗ ЭО-5126. Механизм сдавливания

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали
ЭО-5221.01.10.500сб ЭО-5221.01.10.500сб Механизм сдавливания
1 Э4.01.10.029 Пружина тарельчатая
2 Шайба 16.65г.019 [ГОСТ 6402-70] Шайба 16.65г.019 [ГОСТ 6402-70]
3 Болт М10-8qх20.58.019 [ГОСТ 7798-70] Болт М10-8qх20.58.019 [ГОСТ 7798-70]
4 ЭО-5221.01.10.505 Скребок
5 ЭО-5221.01.10.503 Фланец
6 Э4.01.10.012 Гайка
6 ЭО-5221.01.10504 Гайка
7 Шплинт 8х80 [ГОСТ 397-70] Шплинт 8х80 [ГОСТ 397-70]
8 ЭО-5221.01.10.506 Крышка
9 ЭО-5221.01.10.530сб Стяжка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
