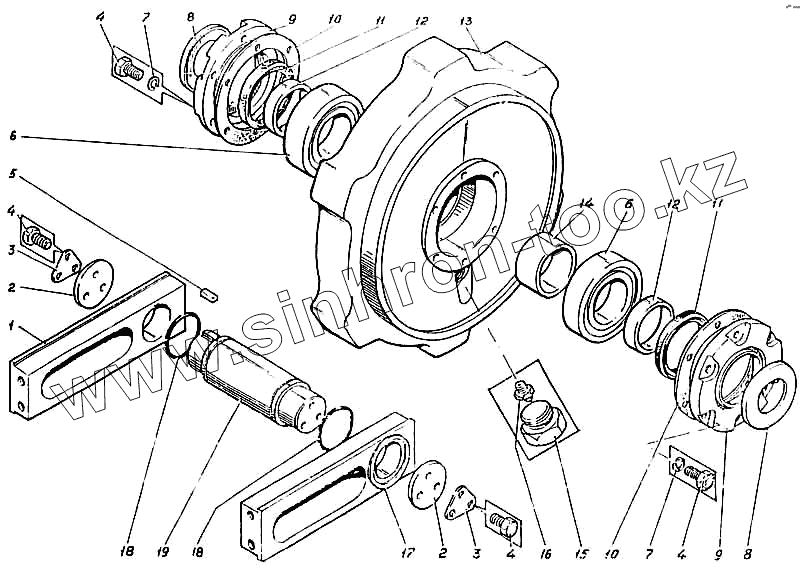

Каталог запасных частей к технике: УВЗ ЭО-5126. Колесо натяжное
1
2
2
3
3
4
4
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.01.10.009сб | Э4.01.10.009сб | Колесо натяжное | |
| 1 | ЭО-5126.01.10.101-01 | Ползун | |
| 2 | Э4.01.10.021 | Шайба упорная | |
| 3 | ЭО-5122.01.02.015 | Шайба | |
| 4 | Болт М16х35.58.019 [ГОСТ 7798-70] | Болт М16х35.58.019 [ГОСТ 7798-70] | |
| 5 | Шпонка 16х10х45 [ГОСТ 23360-78] | Шпонка 16х10х45 [ГОСТ 23360-78] | |
| 6 | Подшипник 3522 [ГОСТ 5721-75] | Подшипник 3522 [ГОСТ 5721-75] | |
| 7 | Шайба 16.065r.019 [ГОСТ 6402-70] | Шайба 16.065r.019 [ГОСТ 6402-70] | |
| 8 | ЭО-5122.01.10.106-2 | Крышка | |
| 9 | ЭО-5122.01.10.113-1 | Крышка | |
| 10 | ЭО-5122.01.10.112 | Прокладка (паронит) | |
| 11 | Манжета 1.2 -130х160-4 [ГОСТ 8752-79] | Манжета 1.2 -130х160-4 [ГОСТ 8752-79] | |
| 12 | ЭО-5123.01.10.107-6 | Втулка | |
| 13 | Э4.01.10.010сб | Колесо | |
| 14 | ЭО-5123.01.10.111-6 | Втулка | |
| 15 | Э4.29.02.009 | Пробка | |
| 16 | Масленка 13Ц6 [ГОСТ 19853-74] | Масленка 13Ц6 [ГОСТ 19853-74] | |
| 17 | ЭО-5126.01.10.101 | Ползун | |
| 18 | Кольцо 100-11058-2-3 [ГОСТ 18829-73] | Кольцо 100-11058-2-3 [ГОСТ 18829-73] | |
| 19 | ЭО-5126.01.10.102 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
