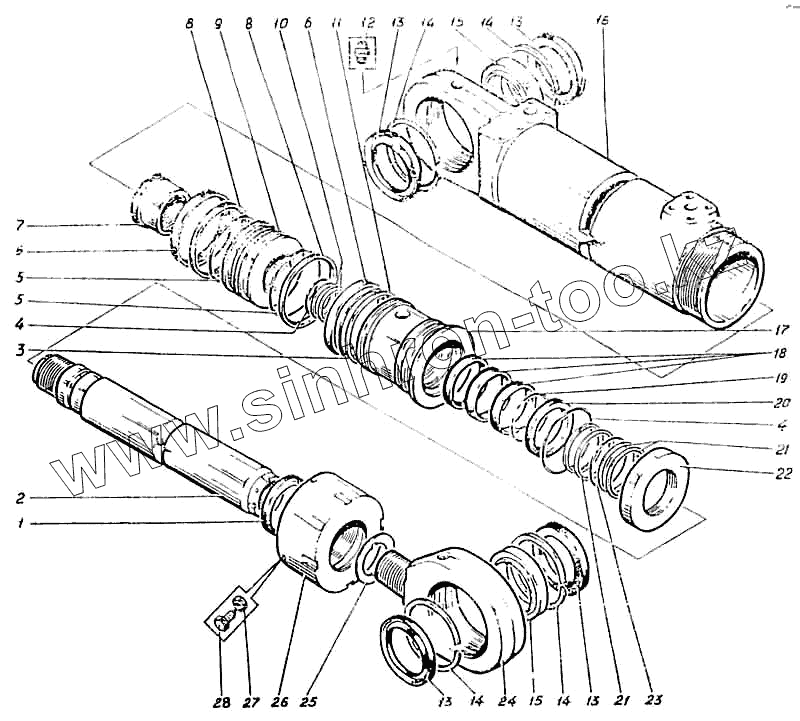

Каталог запасных частей к технике: УВЗ ЭО-5126. Гидроцилиндр стрелы
1
2
3
4
4
5
5
6
6
7
8
8
9
10
11
12
13
13
13
13
14
14
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5221.29.06.000сб | ЭО-5221.29.06.000сб | Гидроцилиндр стрелы | |
| 1 | ЭО-5124.06.05.600 | Грязесъемник | |
| 2 | ЭО-5221.00.01.011 | Шток | |
| 3 | Кольцо 150-160-58-2-3 [ГОСТ 9833-78] | Кольцо 150-160-58-2-3 [ГОСТ 9833-78] | |
| 4 | Кольцо 070-080-58-2-3 [ГОСТ 9833-78] | Кольцо 070-080-58-2-3 [ГОСТ 9833-78] | |
| 5 | Кольцо 140-150-58-2-3 [ГОСТ 9833-78] | Кольцо 140-150-58-2-3 [ГОСТ 9833-78] | |
| 6 | ЭО-5221.00.01.003 | Кольцо | |
| 7 | ЭО-5221.00.01.013 | Гайка | |
| 8 | ЭО-5221.00.01.004 | Кольцо | |
| 9 | ЭО-5221.00.01.01.002 | Поршень | |
| 10 | СТП 22003-114-88 [Кольцо 70х80] | Кольцо 70х80 [СТП 22003-114-88] | |
| 11 | СТП 22003-114-88 [Кольцо 150х160] | Кольцо 150х160 [СТП 22003-114-88] | |
| 12 | 19853.1.3 | Масленка | |
| 13 | Манжета 1,2-120х150-4 [ГОСТ 8752-79] | Манжета 1,2-120х150-4 [ГОСТ 8752-79] | |
| 14 | СТП 22003-114-88 [Кольцо 150х160] | Кольцо 150х160 [СТП 22003-114-88] | |
| 15 | 9ШС110К | Подшипник | |
| 16 | ЭО-5221.00.01.100 | Цилиндр | |
| 17 | ЭО-5221.00.01.001 | Втулка | |
| 18 | ЭО-5221.00.01.005 | Кольцо | |
| 19 | Кольцо 105-115-58-2-3 [ГОСТ 9833-78] | Кольцо 105-115-58-2-3 [ГОСТ 9833-78] | |
| 20 | ЭО-5221.00.01.012 | Манжета | |
| 21 | СТП 22003-114-88 [Кольцо 100х110] | Кольцо 100х110 [СТП 22003-114-88] | |
| 22 | ЭО-5221.00.01.014 | Стакан | |
| 23 | Кольцо 100-110-58-2-3 [ГОСТ 9833-78] | Кольцо 100-110-58-2-3 [ГОСТ 9833-78] | |
| 24 | ЭО5124.06.05.004 | Проушина | |
| 25 | ЭО-5124.06.05.006 | Шайба | |
| 26 | ЭО-5124.06.05.005 | Гайка | |
| 27 | 5915.10 | Гайка | |
| 28 | ЭО-5122.06.05.014 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
