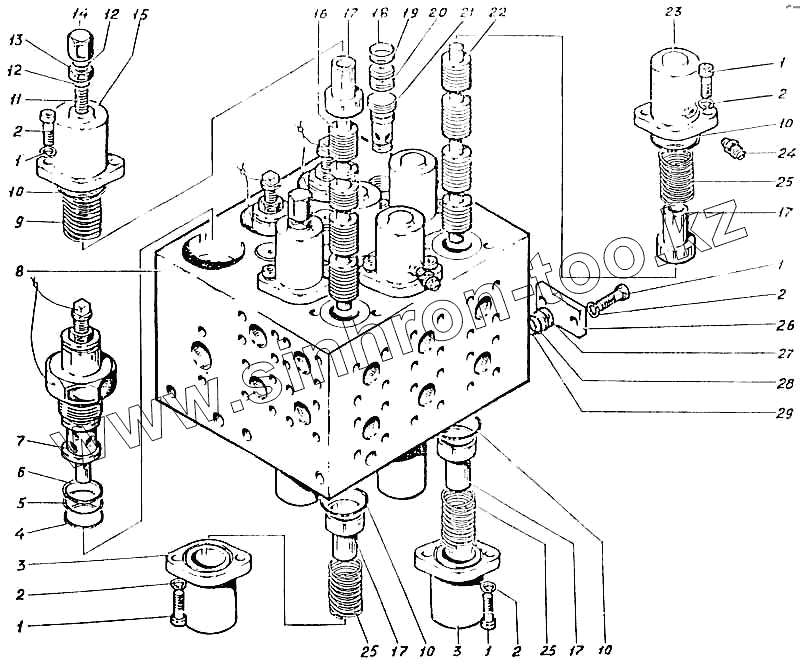

Каталог запасных частей к технике: УВЗ ЭО-5126. Гидроаппарат гидроцилиндров
1
1
1
1
1
2
2
2
2
2
3
3
4
5
6
7
8
9
10
10
10
10
11
12
12
13
14
15
16
17
17
17
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.06.09.000-3сб | ЭО-5122.06.09.000-3сб | Гидроаппарат гидроцилиндров | |
| 1 | Винт М12-8gх80.109.05 [ГОСТ 11738-84] | Винт М12-8gх80.109.05 [ГОСТ 11738-84] | |
| 2 | Шайба 12.65Г.016 [ГОСТ 6402-70] | Шайба 12.65Г.016 [ГОСТ 6402-70] | |
| 3 | ЭО-5122.06.09.018 | Крышка | |
| 4 | ЭО-5122.06.09.019 | Прокладка | |
| 5 | Кольцо 038-044-36-2-3 [ГОСТ 9833-78] | Кольцо 038-044-36-2-3 [ГОСТ 9833-78] | |
| 6 | 114.38.44 | Кольцо | |
| 7 | 520.20.10А | Клапан предохранительный | |
| 8 | ЭО-5122.06.09.100-3 | Корпус | |
| 9 | ЭО-5122.06.09.006-1 | Пружина | |
| 10 | Кольцо 065-070-30-2-3 [ГОСТ 9833-78] | Кольцо 065-070-30-2-3 [ГОСТ 9833-78] | |
| 11 | ЭО-5122.06.09.008 | Винт | |
| 12 | 088.16 | Прокладка | |
| 13 | ЭО-5122.06.09.009 | Гайка | |
| 14 | ЭО-5122.06.09.011 | Колпачок | |
| 15 | ЭО-5122.06.09.003-1 | Крышка | |
| 16 | ЭО-5122.06.09.002-2 | Золотник | |
| 17 | ЭО-5122.06.09.023 | Втулки | |
| 18 | СТП 22003-114-88 [Кольцо 32х40] | Кольцо 32х40 [СТП 22003-114-88] | |
| 19 | Кольцо 032-040-46-2-3 [ГОСТ 9833-78] | Кольцо 032-040-46-2-3 [ГОСТ 9833-78] | |
| 20 | ЭО-5122.09.11.005 | Гайка | |
| 21 | 530.25.00 | Клапан обратный | |
| 22 | ЭО-5122.06.09.001-2 | Золотник | |
| 23 | ЭО-5122.06.09.005-3 | Крышка | |
| 24 | ЭО-5122.05.25.013 | Штуцер К1/4 | |
| 25 | ЭО-5122.09.11.001 | Пружина | |
| 26 | ЭО-5122.06.09.014-1 | Планка | |
| 27 | ЭО-5122.06.09.015 | Пробка | |
| 28 | 114.24.30 | Кольцо | |
| 29 | Кольцо 024-030-36-2-3 [ГОСТ 9833-78] | Кольцо 024-030-36-2-3 [ГОСТ 9833-78] |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
