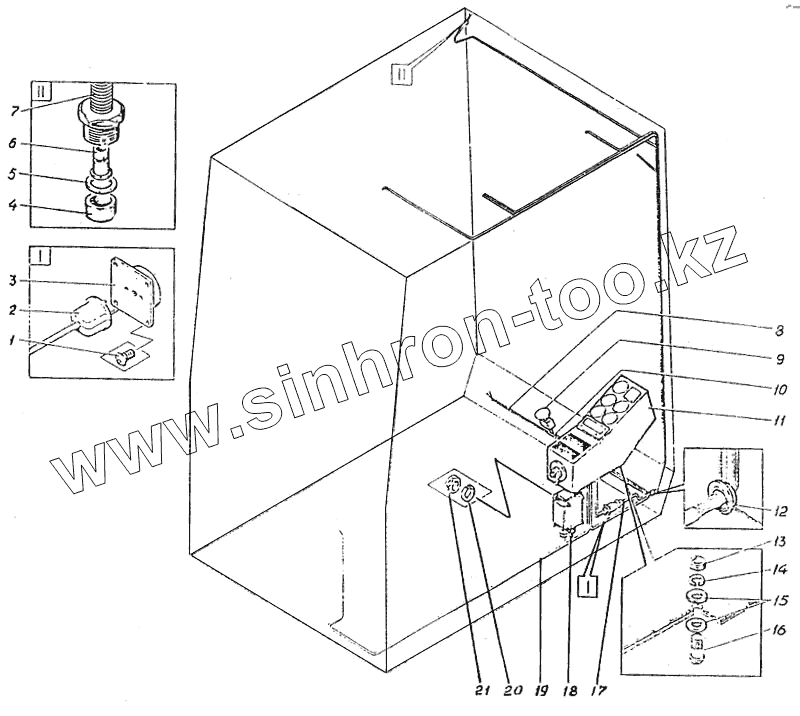

Каталог запасных частей к технике: УВЗ ЭО-5126. Электрооборудование кабины
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Э4.12.14.000сб | Э4.12.14.000сб | Электрооборудование кабины | |
| 1 | Винт М3-4gх6.46.016 [ГОСТ 17473-80] | Винт М3-4gх6.46.016 [ГОСТ 17473-80] | |
| 2 | ШР32П8Ш2 | Вилка | |
| 3 | ШР32П8Ш2 | Вилка | |
| 4 | 051.16.24 | Масса | |
| 5 | 4860.1.16.24.00 | Шайба | |
| 6 | 312Г.8.55А.МР12 | Втулка | |
| 7 | ЭО-5122.12.14.100 | Металлорукав в сборе | |
| 8 | ЭО-5221.12.14.001 | Трубка | |
| 9 | КЕ-021 | Выключатель кнопочный | |
| 10 | ЭО-5221.12.14.002 | Трубка | |
| 11 | Э4.12.22.000сб | Щиток управления | |
| 12 | 110.20 | Втулка | |
| 13 | Гайка М8-6gх8.30.58 [ГОСТ 5915-70] | Гайка М8-6gх8.30.58 [ГОСТ 5915-70] | |
| 14 | Шайба 8.65Г.05 [ГОСТ 6402-70] | Шайба 8.65Г.05 [ГОСТ 6402-70] | |
| 15 | Шайба 8.02.019 [ГОСТ 11371-70] | Шайба 8.02.019 [ГОСТ 11371-70] | |
| 16 | Винт М8-6gх8.109.05 [ГОСТ 17473-72] | Винт М8-6gх8.109.05 [ГОСТ 17473-72] | |
| 17 | ЭО-5221.12.14.004 | Трубка | |
| 18 | У4250.01.02.000 | Блок плат | |
| 19 | ЭО-5221.12.14.003 | Трубка | |
| 20 | Шайба 4.65Г.05 [ГОСТ 6402-70] | Шайба 4.65Г.05 [ГОСТ 6402-70] | |
| 21 | Гайка М4-4gх6.30.58 [ГОСТ 5916-70] | Гайка М4-4gх6.30.58 [ГОСТ 5916-70] |
