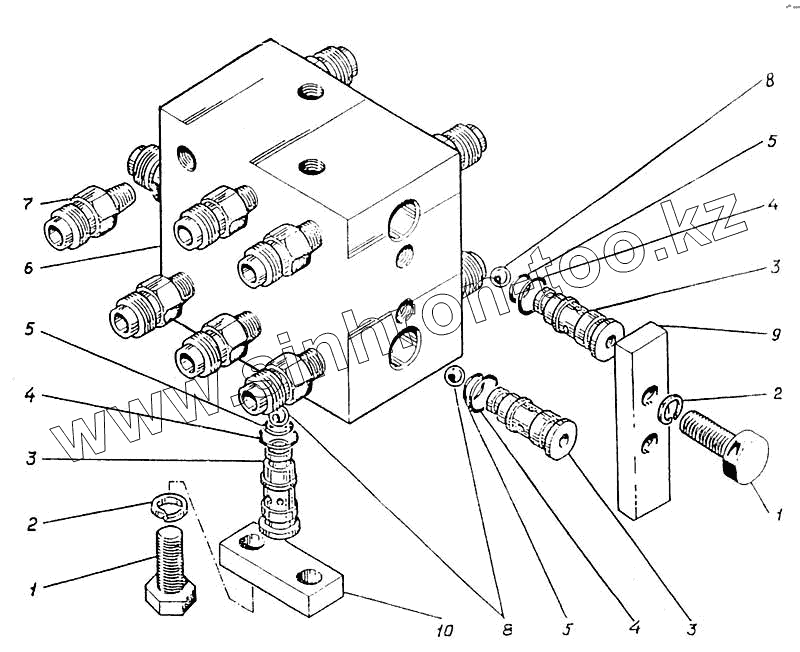

Каталог запасных частей к технике: УВЗ ЭО-5126. Блок клапанов
1
1
2
2
3
3
3
4
4
4
5
5
5
6
7
8
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.04.16.000сб | ЭО-5122.04.16.000сб | Блок клапанов | |
| 1 | Болт М10-8qх25.46.016 [ГОСТ 7798-70] | Болт М10-8qх25.46.016 [ГОСТ 7798-70] | |
| 2 | Шайба 10.65г.016 [ГОСТ 6402-70] | Шайба 10.65г.016 [ГОСТ 6402-70] | |
| 3 | Кольцо 012-016-25-2-3 [ГОСТ 18829-73] | Кольцо 012-016-25-2-3 [ГОСТ 18829-73] | |
| 4 | Кольцо 008-012-25-2-3 [ГОСТ 18829-73] | Кольцо 008-012-25-2-3 [ГОСТ 18829-73] | |
| 5 | Шарик 6 116112-5 [ГОСТ 3722-81] | Шарик 6 116112-5 [ГОСТ 3722-81] | |
| 6 | ЭО-5122.04.16.001 | Корпус | |
| 7 | ЭО-5122.05.25.013 | Штуцер К1/4 | |
| 8 | ЭО-5122.04.15.004 | Втулка | |
| 9 | ЭО-5122.04.15.003 | Накладка | |
| 10 | ЭО-5122.04.15.002 | Накладка |
