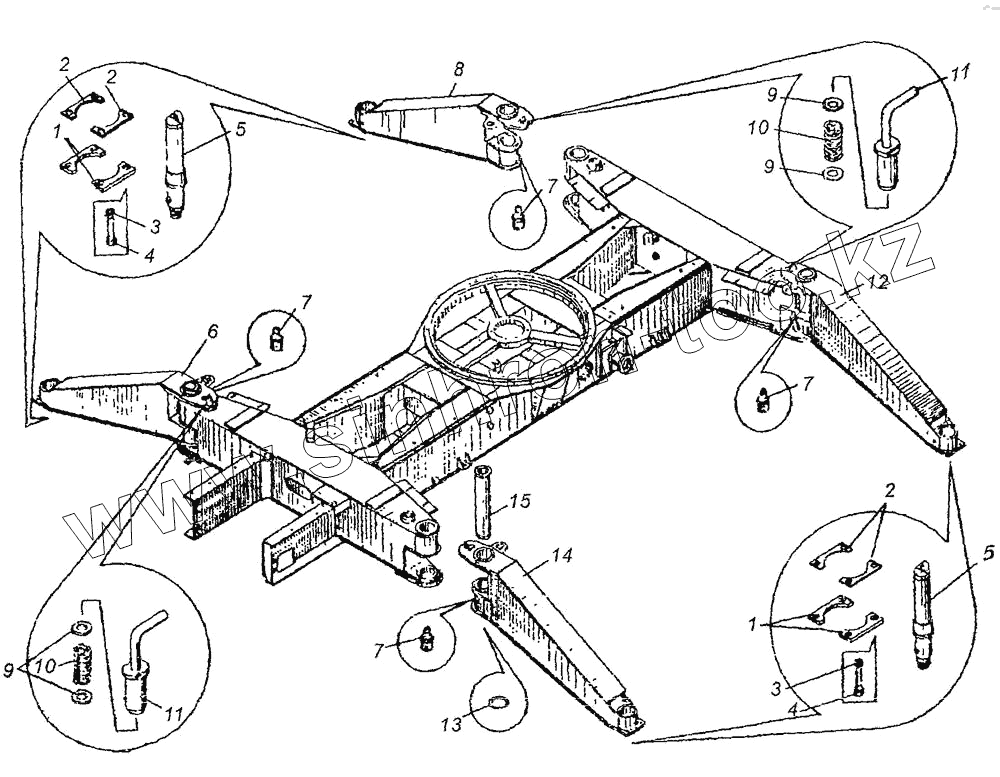

Каталог запасных частей к технике: Угличмаш КС-3577. Установка выносных опор КС-3577.31.000
1
1
3
3
4
4
5
5
6
7
7
7
7
8
9
9
10
10
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3577.31.004 | Ригель | |
| 3 | Шайба 16.01019 [ГОСТ 13463-77] | Шайба 16.01019 | |
| 4 | Болт М16х35.46.019 [ГОСТ 7798-70] | Болт М16х35.46.019 | |
| 5 | Ц22.000 | Гидроцилиндр | |
| 6 | КС-3577.31.200 | Опора | |
| 7 | Масленка 1.2Ц6хр [ГОСТ 19853-74] | Масленка 1.2Ц6хр | |
| 8 | КС-3577.31.400 | Опора | |
| 9 | Шайба 22.02.019 [ГОСТ 11371-78] | Шайба 22.02.019 | |
| 10 | КС-3577.31.003 | Пружина | |
| 12 | КС-3577.31.500 | Опора | |
| 13 | КС-3577.31.002 | Кольцо | |
| 14 | КС-3577.31.300 | Опора | |
| 15 | КС-3577.31.001 | Шкворень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
