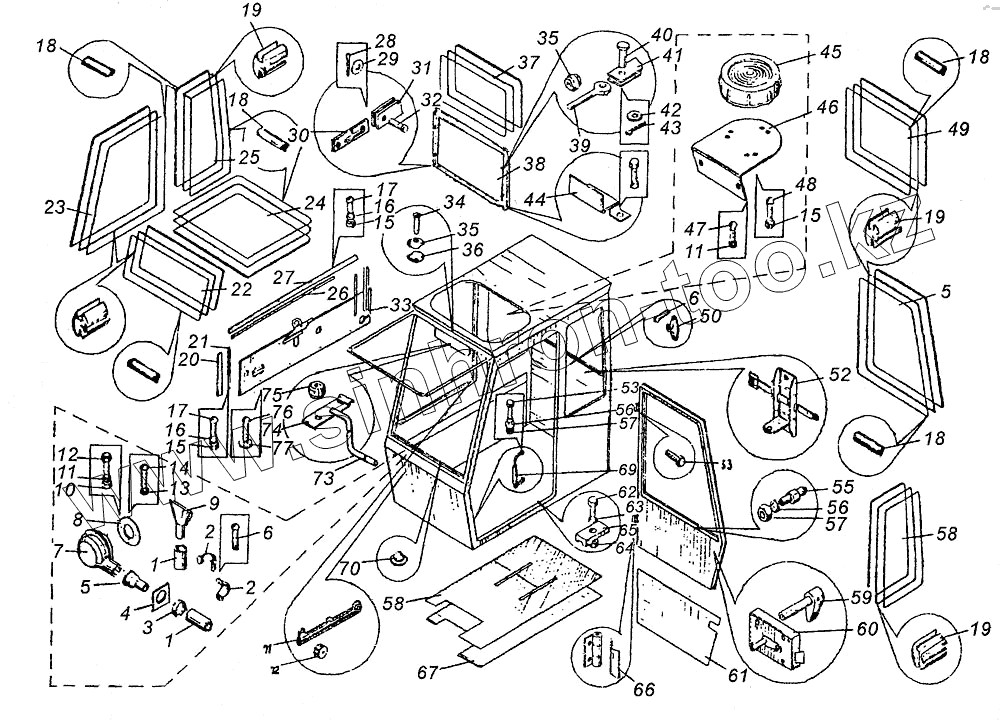

Каталог запасных частей к технике: Угличмаш КС-3577. Установка кабины КС-3577.52.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
6
6
7
8
9
10
11
11
12
13
14
15
15
15
16
16
17
17
18
18
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
52
53
53
55
57
58
59
60
61
62
63
64
65
66
67
68
69
71
72
73
74
75
76
77
Позиция на иллюстрации Заводской номер детали Название детали
Пластина лист. ТМКЩ-М-2х65х370 [ГОСТ 7338-77] Пластина лист. ТМКЩ-М-2х65х370 [ГОСТ 7338-77] Пластина лист. ТМКЩ-М-2х65х370
Втулка изолирующая 40х7 Втулка изолирующая 40х7 Втулка изолирующая 40х7
КС-3577.52.207 КС-3577.52.207 Скоба
1 Рукав ВГШ-10-25-40-У L=530 [ГОСТ 18698-79] Рукав ВГШ-10-25-40-У L=530
2 КС-3577.52.206 Скоба
4 КС-3577.52.202 уплотнение
5 КС-3577.52.209 Патрубок
6 Винт 4х16.01.016 [ГОСТ 10621-80] Винт 4х16.01.016
7 501-810.20.10 Вентилятор
8 КС-3577.52.208 Фланец
9 КС-3577.52.260-1 Насадка
10 Гайка М6.5.019 [ГОСТ 5916-70] Гайка М6.5.019
11 Шайба 6.65Г.019 [ГОСТ 6402-70] Шайба 6.65Г.019
12 Болт М6х16.46.20.019 [ГОСТ 7798-70] Болт М6х16.46.20.019
13 Шайба 4.65Г.019 [ГОСТ 6402-70] Шайба 4.65Г.019
14 Винт М4х10.46.016 [ГОСТ 17473-80] Винт М4х10.46.016
15 Гайка М5.016 [ГОСТ 5915-70] Гайка М5.016
16 Шайба 5.65Г.019 [ГОСТ 6402-70] Шайба 5.65Г.019
17 Винт М5х20.46.016 [ГОСТ 17473-80] Винт М5х20.46.016
18 Уплотнитель НТ-9 L= 20 м Уплотнитель НТ-9 L= 20 м
19 Вкладыш НТ-8 L= 20 м Вкладыш НТ-8 L= 20 м
20 КС-3577.52.033 уплотнение
21 КС-3577.52.006 Наладка 12х370
22 У.7810.55.803 Стекло
23 У.7810.5.045 Стекло
24 У.7810.5.758 Стекло
25 У.7810.5.046 Стекло
26 КС-3577.52.008 Накладка 12х650
27 КС-3577.52.034 Уплотнитель ПП1 лист ТМКЩ-10 2х65х1305
28 Шплинт 2х16-016 [ГОСТ 397-79] Шплинт 2х16-016
29 Шайба 8.01.019 [ГОСТ 11371-68] Шайба 8.01.019
30 У.7810.5-602 Планка
31 У.7810.5.643 Скоба
32 Ось 22-8Х5х20.20Ц12хр [ГОСТ 9650-71] Ось 22-8Х5х20.20Ц12хр
33 КС-3577.52.020 Панель
34 Винт М4Х25.46.016 [ГОСТ 17475-72] Винт М4Х25.46.016
35 Скобочка правая Скобочка правая
36 Скобочка левая Скобочка левая
37 У.7810.5.604 Стекло
38 У.7810.5.640 Люк
39 Болт 7002-0558 [ГОСТ 14724-69] Болт 7002-0558
40 Ось 22-6Хцх20.20Ц12Хр [ГОСТ 9650271] Ось 22-6Хцх20.20Ц12Хр
41 У.7810.5.643 Скоба
42 Шайба 6.01.019 [ГОСТ11371-68] Шайба 6.01.019
43 Шплинт 1.6х10-016 [ГОСТ 397-79] Шплинт 1.6х10-016
44 А-1204-07 Петля
45 У7.01.52.010 Креномер
46 КС-3577.52.007 Кронштейн
47 Винт М6х12.46.016 [ГОСТ 17473-80] Винт М6х12.46.016
48 Винт М5х16.46.016 [ГОСТ 17473-80] Винт М5х16.46.016
49 У.7810.5.163 Стекло
50 У.7810.5.014-1 Крючок
51 У.7810.5.045 Стекло
52 У.7810.5.940 Кронштейн
53 Болт М10х20.46.019 [ГОСТ 7796-70] Болт М10х20.46.019
54 У.7810.5.400 Дверь
54 У.7810.5.407 Фиксатор
55 Шайба 10.65Г.019 [ГОСТ 6402-70] Шайба 10.65Г.019
57 Гайка М10.5.019 [ГОСТ 5915-70] Гайка М10.5.019
58 У.7810.5.046 Стекло
59 У.7810.5.580-1 Ключ
60 У.7810.5.570 Замок
61 У.7810.5.401 Облицовка
62 Болт М12х45.46.20.019 [ГОСТ 7798-70] Болт М12х45.46.20.019
63 Шайба 12.65Г.019 [ГОСТ 6402-70] Шайба 12.65Г.019
64 Гайка М12.5.019 [ГОСТ 5915-70] Гайка М12.5.019
65 КС-3577.52.037 Прижим
66 У.7810.5.420 Петля
67 КС-3577.52.001-01 Коврик
68 КС-3577.52.001 Коврик
69 У.7810.5.910 Поручень
71 КС-3562А.42.285 Направляющая
72 КС-3562А.42.020 Гайка
73 У.7810.5.001 Ось
74 У.7810.5.002 Скоба
75 У.7810.5.830 Гайка
76 Винт 4х16.46.016 [ГОСТ 10621-80] Винт 4х16.46.016
77 Шайба 4.01.016 [ГОСТ 11371-78] Шайба 4.01.016
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
