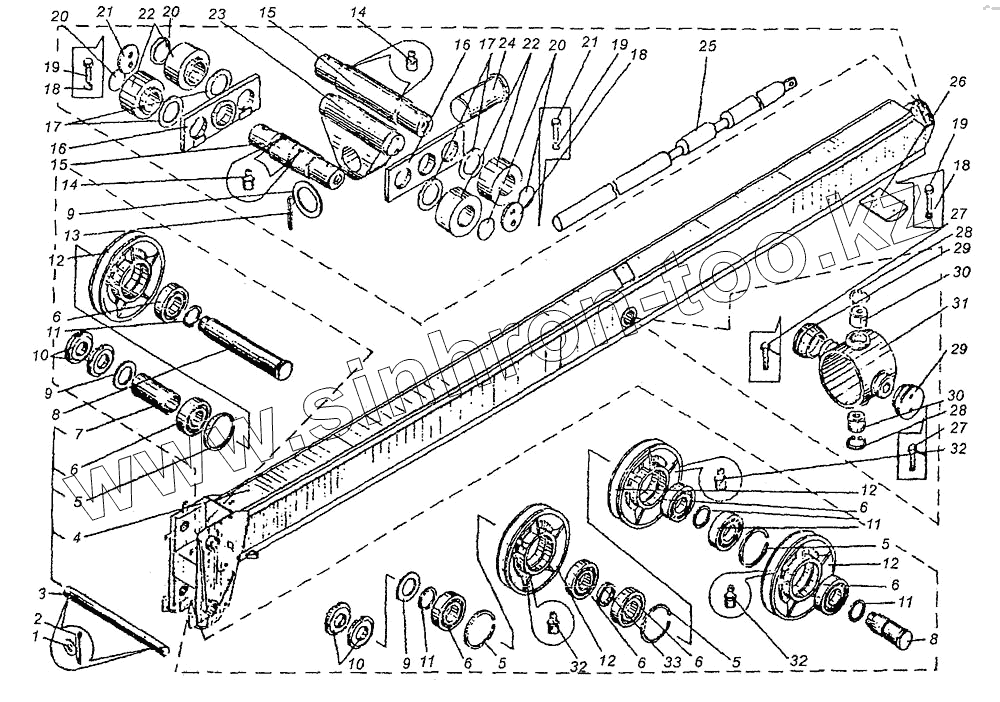

Каталог запасных частей к технике: Угличмаш КС-3577. Стрела телескопическая КС-3577.63.100
1
2
3
4
5
5
5
5
6
6
6
6
6
6
6
7
8
8
9
9
9
10
10
11
11
11
11
12
12
12
12
13
14
14
15
15
16
16
17
17
18
18
18
19
19
19
20
20
20
21
21
22
22
23
24
25
26
27
27
28
28
29
29
30
30
31
32
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шайба 16.02.019 [ГОСТ 11371-78] | Шайба 16.02.019 | |
| 2 | Шплинт 4х25.016 [ГОСТ 397-79] | Шплинт 4х25.016 | |
| 3 | КС-3577.63.102 | Ось | |
| 4 | КС-3577.63.600-01 | Секция стрелы | |
| 5 | КС-3577.63.272 | Кольцо | |
| 6 | Подшипник 60314 [ГОСТ 7242-81] | Подшипник 60314 | |
| 7 | КС3577.63.103-01 | Втулка | |
| 8 | КС-3577.63.101 | Ось | |
| 9 | КС3577.63.129 | Шайба | |
| 10 | Гайка М60х2.06.02В [ГОСТ 11871-80] | Гайка М60х2.06.02В | |
| 11 | КС3577.63.103-02 | Втулка | |
| 12 | КС-3577.63.271 | Блок | |
| 13 | Шплинт 10х100.016 [ГОСТ 397-79] | Шплинт 10х100.016 | |
| 14 | Масленка 22.45.Ц3Хр | Масленка 22.45.Ц3Хр | |
| 15 | КС-3577.63.123 | Ось | |
| 16 | КС-3577.63.230 | Щека | |
| 17 | КС3577.63.П3 | Проставка | |
| 18 | Шайба 10.65Г.019 [ГОСТ 6402-70] | Шайба 10.65Г.019 | |
| 19 | Болт М10х20.46.019 [ГОСТ 7798-70] | Болт М10х20.46.019 | |
| 20 | Заглушка 24.08КПКд 9Хр [ГОСТ 3111-81] | Заглушка 24.08КПКд 9Хр | |
| 21 | Шайба 65.019 | Шайба 65.019 | |
| 22 | КС-3577.63.115 | Ролик | |
| 23 | КС-3577.63.240 | Каретка | |
| 24 | КС-3577.63.109 | Ось | |
| 25 | У31.03.000 | Гидроцилиндр | |
| 26 | У2.06.63.006 | Башмак | |
| 27 | Болт 3М12х45.46.019 [ГОСТ 7798-70] | Болт 3М12х45.46.019 | |
| 28 | Кольцо В-56 [ГОСТ 13943-68] | Кольцо В-56 | |
| 29 | КС-3577.63.108 | Втулка | |
| 30 | КС-3577.63.105 | Ось | |
| 31 | КС-3577.63.130 | Шарнир | |
| 32 | Масленка 1.2.Ц6Хр [ГОСТ 19853-74] | Масленка 1.2.Ц6Хр | |
| 33 | КС-3577.63.103 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
