Каталог запасных частей к технике: Угличмаш КС-3577. Стабилизатор КС-3577.35.000

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

7

7

7

7

9

9

10

10

11

11

12

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

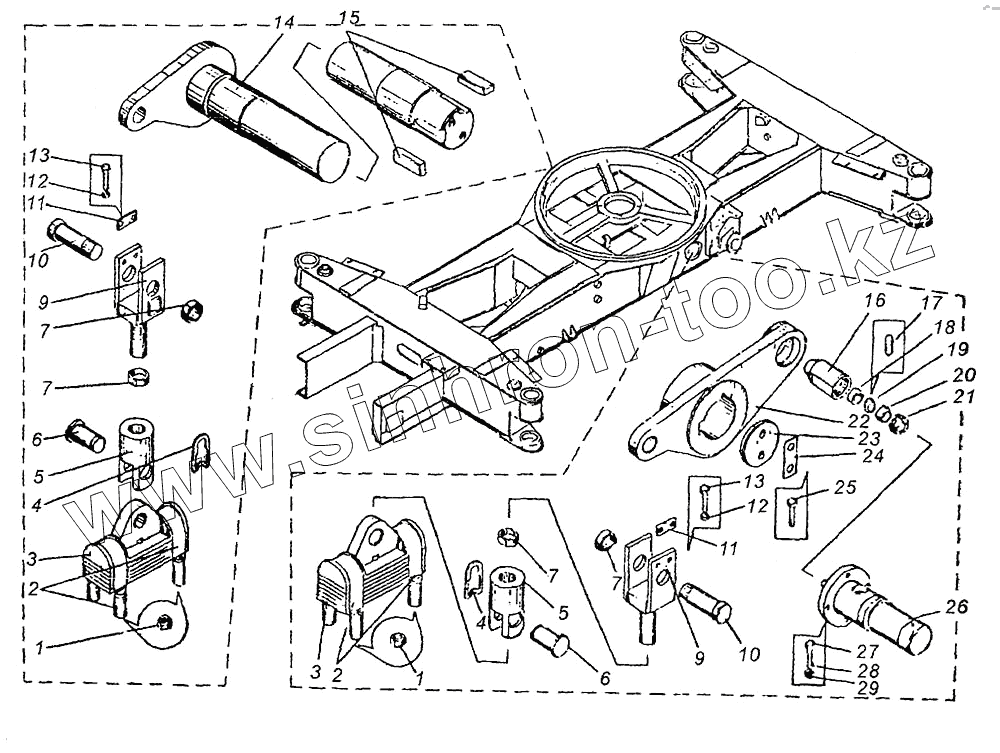

Позиция на иллюстрации	Заводской номер детали		Название детали
1	375059-П29		Гайка М27х2
2	КС-3577.35.003		Стремянка задней рессоры 500Т-29140В
3	КС-3577.35.007		Подушка
4	Шайба ШЕЗ-40.Ц9хр		Шайба ШЕЗ-40.Ц9хр
5	КС-3577.35.019		Серьга
6	Ось 14х5х70.45.019		Ось 14х5х70.45.019
7	КС-3577.35.021		Гайка
9	КС-3577.35.030		Вилка
10	УС-3577.35.017		Ось
11	22-124-71		Оседержатель 25-36
12	Шайба 10.65Г.019 [ГОСТ 6402-70]		Шайба 10.65Г.019
13	Болт М10х20.46.019 [ГОСТ 7798-70]		Болт М10х20.46.019
14	КС-3577.35.100		Вал в сборе
15	Шпонка 3-32х18х80 [ГОСТ 23360-78]		Шпонка 3-32х18х80
16	КС-3577.35.014		Клин
17	Винт М6х10.46.019 [ГОСТ 1477-75]		Винт М6х10.46.019
18	КС-3577.35.013		Сухарь
19	КС-3577.35.012		Упор
20	КС-3577.35.016		Сухарь
21	КС-3577.35.015		Гайка
22	КС-3577.35.004		Рычаг
23	КС-3577.35.005		Шайба
24	Планка 95х36.019		Планка 95х36.019
25	Болт М16х35.46.019 [ГОСТ 7798-70]		Болт М16х35.46.019
26	КС-3577.35.200		Гидроцилиндр
27	Болт М12х50.46.019 [ГОСТ 7798-70]		Болт М12х50.46.019
28	Шайба 12.65Г.019 [ГОСТ 6402-70]		Шайба 12.65Г.019
29	Гайка М12.5.019 [ГОСТ 5915-70]		Гайка М12.5.019

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
