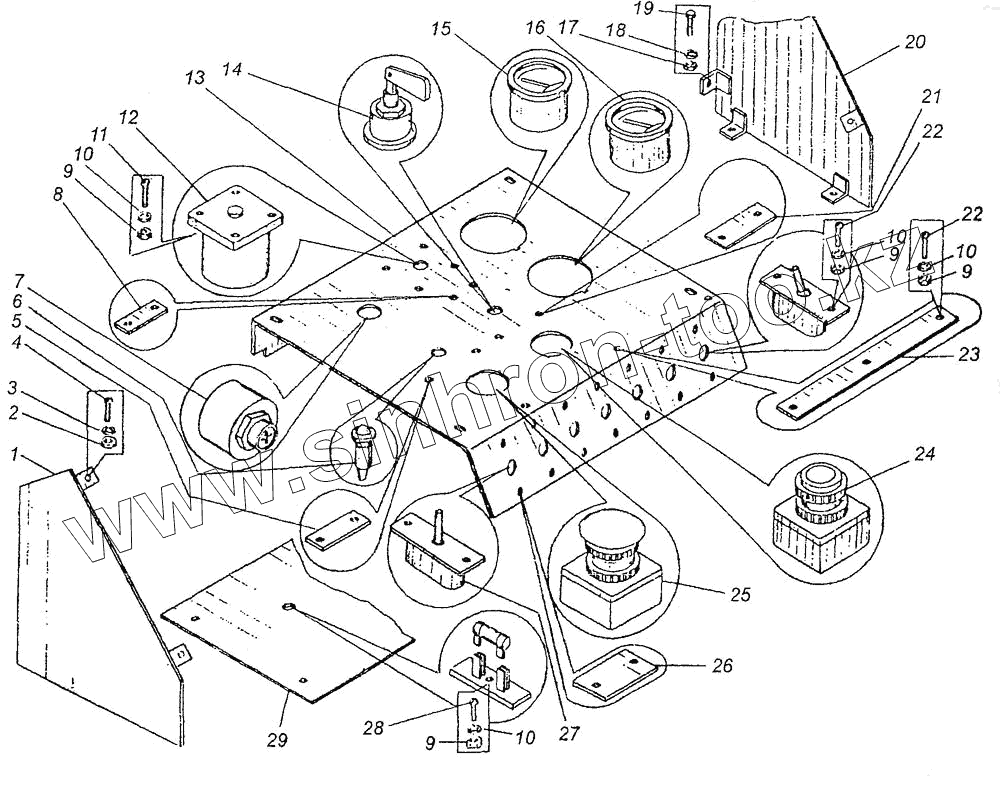

Каталог запасных частей к технике: Угличмаш КС-3577. Щиток приборов КС-3577.81.100
1
2
3
4
5
6
7
8
9
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
20
21
22
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3577.81.140 | Стенка левая | |
| 2 | Шайба 6.02.019 [ГОСТ 11371-78] | Шайба 6.02.019 | |
| 3 | Шайба 6.65Г.019 [ГОСТ 6402-70] | Шайба 6.65Г.019 | |
| 4 | Винт М6х10.46.019 [ГОСТ 17473-80] | Винт М6х10.46.019 | |
| 5 | КС-3577.80.107 | Табличка | |
| 6 | ПД20Л | Контрольная лампа | |
| 7 | ОВ65-2000 | Контрольная спираль | |
| 8 | КС-3577.81.104 | Табличка | |
| 9 | Гайка М4.5.016 [ГОСТ 5916-70] | Гайка М4.5.016 | |
| 10 | Шайба 4.65Г.019 [ГОСТ 6402-70] | Шайба 4.65Г.019 | |
| 11 | Винт М4х16.46.016 [ГОСТ 17473-80] | Винт М4х16.46.016 | |
| 12 | РС-404 | Реле перегрева | |
| 13 | КС-3577.81.101 | Панель | |
| 14 | ВК-3Г7А2 | Выключатель | |
| 15 | УК-171 | Указатель температуры воды | |
| 16 | УК-170 | Указатель давления масла | |
| 17 | Гайка 18.5.019 [ГОСТ 5916-70] | Гайка 18.5.019 | |
| 18 | Шайба 8.65Г.019 [ГОСТ 6402-70] | Шайба 8.65Г.019 | |
| 19 | Болт М8х16.46.019 [ГОСТ 7798-70] | Болт М8х16.46.019 | |
| 20 | КС-3577.31.130 | Стенка правая | |
| 21 | КС-3577.80.108 | Табличка | |
| 22 | Винт М4х8.46.016 [ГОСТ 17473-80] | Винт М4х8.46.016 | |
| 23 | КС-3577.80.105 | Табличка | |
| 24 | КЕ-011 | Кнопка | |
| 25 | КЕ-021 | Кнопка | |
| 26 | КС-3577.80.106 | Табличка | |
| 27 | 2ППН-45 | Переключатель | |
| 28 | Винт М4х14.46.016 [ГОСТ 17473-80] | Винт М4х14.46.016 | |
| 29 | КС-3577.81.103 | Лист |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
