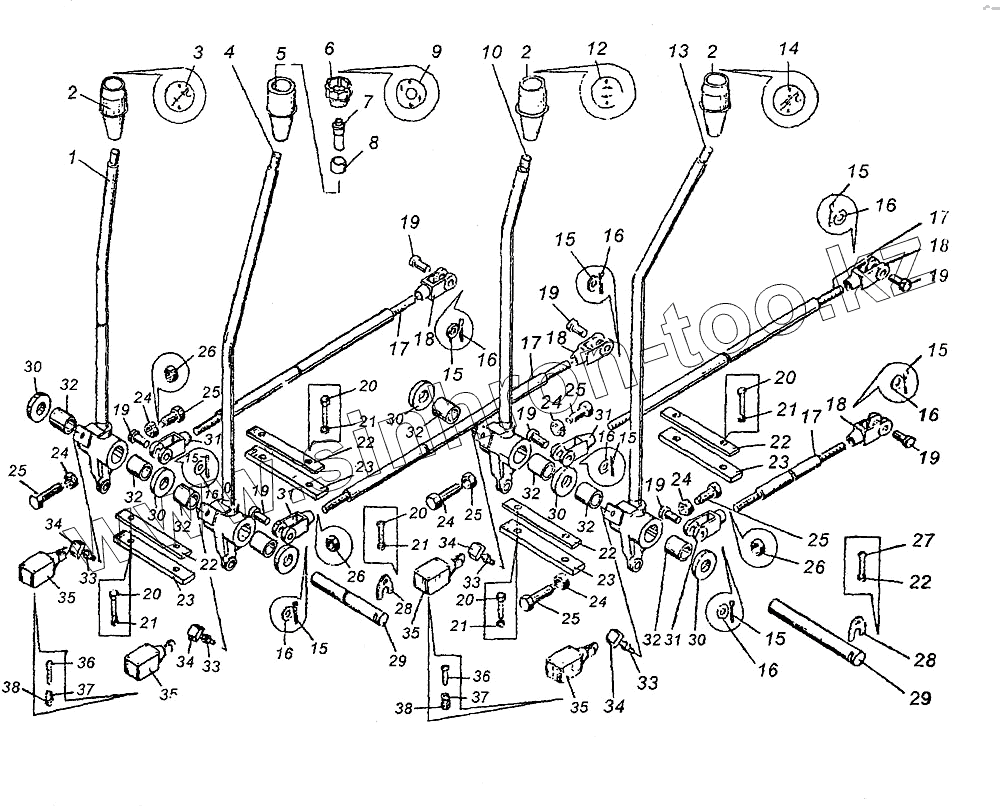

Каталог запасных частей к технике: Угличмаш КС-3577. Приводы управления крановыми операциями КС-3577.70.000
1
2
2
2
3
4
5
6
7
8
9
10
12
13
14
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
19
19
19
20
20
20
20
20
21
21
21
21
21
21
22
22
22
22
23
23
23
23
24
24
24
24
24
24
25
25
25
25
25
25
26
26
26
27
28
28
29
29
30
30
30
30
30
31
31
31
31
32
32
32
32
32
32
32
33
33
33
33
34
34
34
34
35
35
35
35
36
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3577.70.030 | Рычаг | |
| 2 | КС-3577.70.007 | Ручка | |
| 3 | КС-3577.70.014-1 | Табличка | |
| 4 | КС-3577.70.020 | Рычаг | |
| 5 | КС-3577.70.004-1 | Ручка | |
| 6 | КС-3577.70.003-1 | Втулка | |
| 7 | 16-526.071.66 | Кнопка 5К | |
| 8 | КС-3577.70.019 | Втулка | |
| 9 | КС-3577.70.027 | Табличка | |
| 10 | КС-3577.70.040 | Рычаг | |
| 12 | КС-3577.70.013-1 | Табличка | |
| 13 | КС-3577.70.110 | Рычаг | |
| 14 | КС-3577.70.009-1 | Табличка | |
| 15 | Шплинт 2,5х16-016 [ГОСТ 397-79] | Шплинт 2,5х16-016 | |
| 16 | Шайба 8.01.019 [ГОСТ 11371-78] | Шайба 8.01.019 | |
| 17 | КС-3577.70.060 | Тяга | |
| 18 | Вилка М10 | Вилка М10 | |
| 19 | Ось Б-8в 12х36.20Ц9Хр [ГОСТ 9650-80] | Ось Б-8в 12х36.20Ц9Хр | |
| 20 | Болт М8х20.46.019 [ГОСТ 7798-70] | Болт М8х20.46.019 | |
| 21 | Шайба 8.65Г.019 [ГОСТ 6402-70] | Шайба 8.65Г.019 | |
| 22 | У6.04.70.004 | Планка | |
| 23 | У6.04.70.002 | Прокладка | |
| 24 | Гайка М10х0,75-6Н.5.019 [ГОСТ 5915-70] | Гайка М10х0,75-6Н.5.019 | |
| 25 | Винт М10х0,75-50.46.019 [ГОСТ 1483-75] | Винт М10х0,75-50.46.019 | |
| 26 | Гайка М10.5.019 [ГОСТ 5915-70] | Гайка М10.5.019 | |
| 27 | Винт М8х12.46.019 [ГОСТ 17473-80] | Винт М8х12.46.019 | |
| 28 | У6.05.70.007 | Оседержатель | |
| 29 | У6.01.70.001 | Ось | |
| 30 | У6.03.70.003 | Сальник | |
| 31 | Вилка М10.4.019 | Вилка М10.4.019 | |
| 32 | У6.06.70.009 | Втулка | |
| 33 | Гайка М8.5.019 [ГОСТ 5915-70] | Гайка М8.5.019 | |
| 34 | У6.08.70.020 | Кулачок | |
| 35 | 16-526-433-78 | Выключатель ВПК-2111.У2 | |
| 36 | Винт М5х45.46.016 [ГОСТ 17473-80] | Винт М5х45.46.016 | |
| 37 | Шайба 5.65Г.016 [ГОСТ 6402-70] | Шайба 5.65Г.016 | |
| 38 | Гайка М5.5.016 [ГОСТ 5916-70] | Гайка М5.5.016 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
