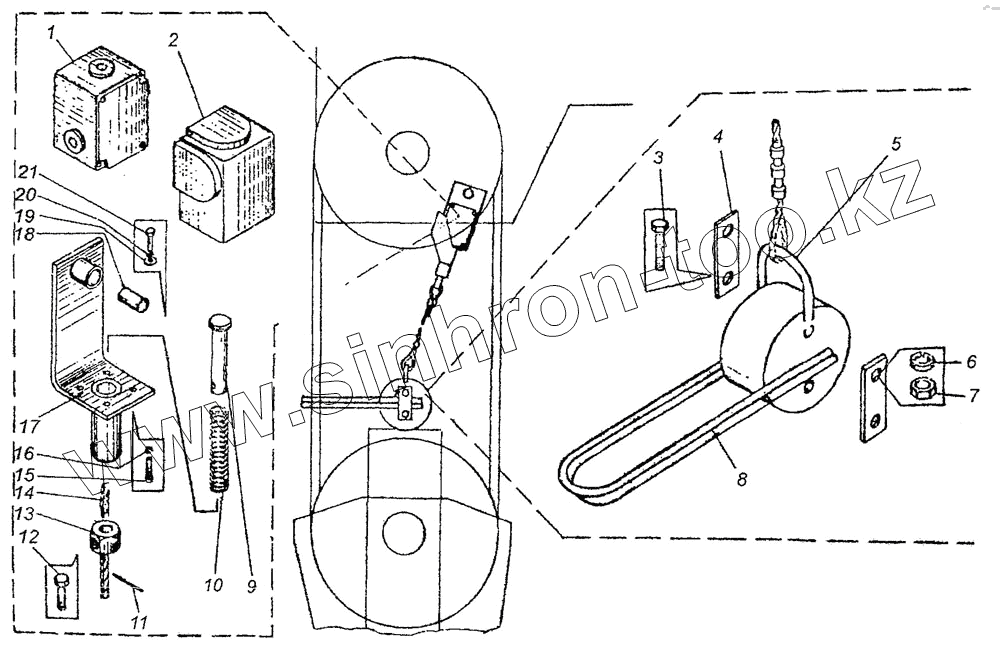

Каталог запасных частей к технике: Угличмаш КС-3577. Ограничитель подъема крюка КС-3577.80.400
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВПК-211 АУ2 | Выключатель | |
| 2 | КС-3577.80.404 | Колпак | |
| 3 | Болт М12х90.46.019 [ГОСТ 7798-70] | Болт М12х90.46.019 | |
| 5 | КС-3577.80.440 | Груз в сборе | |
| 6 | Шайба 12.65Г.019 [ГОСТ 6402-70] | Шайба 12.65Г.019 | |
| 7 | Гайка М12.5.019 [ГОСТ 5916-70] | Гайка М12.5.019 | |
| 8 | КС-3577.80.441 | Скоба | |
| 9 | КС-3577.80.401 | Тяга | |
| 10 | КС-3577.80.402 | Пружина | |
| 11 | Проволока 1,0-1 [ГОСТ 3282-74] | Проволока 1,0-1 | |
| 12 | Болт М8х20.46.019 [ГОСТ 7798-70] | Болт М8х20.46.019 | |
| 13 | КС-3577.80.406 | Муфта | |
| 14 | Канат 3-3-Г-1-Н-180 [ГОСТ 3070-74] | Канат 3-3-Г-1-Н-180 | |
| 15 | Винт М4х8.46.019 [ГОСТ 17473-80] | Винт М4х8.46.019 | |
| 16 | Шайба 4.65Г.019 [ГОСТ 6402-70] | Шайба 4.65Г.019 | |
| 17 | КС-3577.80.460 | Основание | |
| 18 | КС-3577.80.403 | Трубка | |
| 19 | Шайба 8.01.019 [ГОСТ 11371-78] | Шайба 8.01.019 | |
| 20 | Шайба 8.65Г.019 [ГОСТ 6402-70] | Шайба 8.65Г.019 | |
| 21 | Болт М8х35.46.019 [ГОСТ 7798-70] | Болт М8х35.46.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
