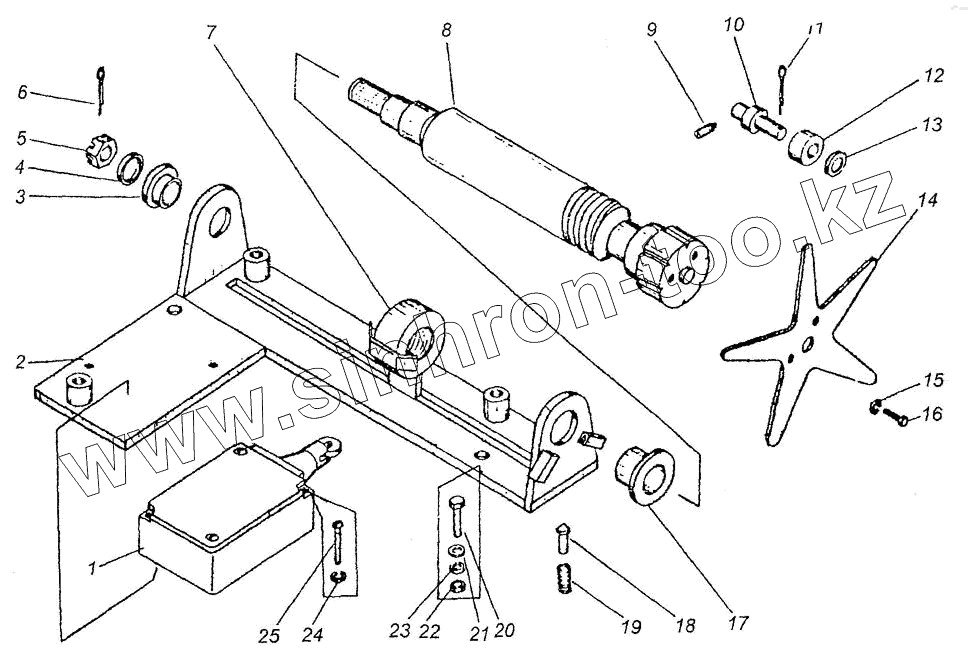

Каталог запасных частей к технике: Угличмаш КС-3577. Ограничитель опускания крюка КС-3577.80.500
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВПК-2111 | Выключатель конечный | |
| 2 | КС-3577.80.510 | Основание | |
| 3 | КС-3577.80.506 | Втулка | |
| 4 | Шайба 10.01.019 [ГОСТ 11371-78] | Шайба 10.01.019 | |
| 5 | Гайка М10.5.019 [ГОСТ 5918-73] | Гайка М10.5.019 | |
| 6 | Шплинт 2,5х25.016 [ГОСТ 397-79] | Шплинт 2,5х25.016 | |
| 7 | КС-3577.80.520 | Гайка в сборе | |
| 8 | КС-3577.80.501 | Винт | |
| 9 | Винт М4х8.46.019 [ГОСТ 1476-75] | Винт М4х8.46.019 | |
| 10 | КС-3577.80.502 | Палец | |
| 11 | Шплинт 2х20.016 [ГОСТ 397-79] | Шплинт 2х20.016 | |
| 12 | КС-3577.80.503 | Ролик | |
| 13 | Шайба 8.01.019 [ГОСТ 11371-78] | Шайба 8.01.019 | |
| 14 | КС-3577.80.509 | Звездочка | |
| 15 | Шайба 6.65Г.019 [ГОСТ 6402-70] | Шайба 6.65Г.019 | |
| 16 | Болт М6х16.46.019 [ГОСТ 7798-70] | Болт М6х16.46.019 | |
| 17 | КС-3577.80.505 | Втулка | |
| 18 | КС-3577.80.504 | Собачка | |
| 19 | КС-3577.80.507 | Пружина | |
| 20 | Болт М8х60.46.019 [ГОСТ 7798-70] | Болт М8х60.46.019 | |
| 21 | Шайба 8.01.019 [ГОСТ 11371-78] | Шайба 8.01.019 | |
| 22 | Гайка М8.5.019 [ГОСТ 5916-70] | Гайка М8.5.019 | |
| 23 | Шайба 8.65Г.019 [ГОСТ 6402-70] | Шайба 8.65Г.019 | |
| 24 | Шайба 5.65Г.019 [ГОСТ 6402-70] | Шайба 5.65Г.019 | |
| 25 | Винт М5х45.46.019 [ГОСТ 17473-80] | Винт М5х45.46.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
