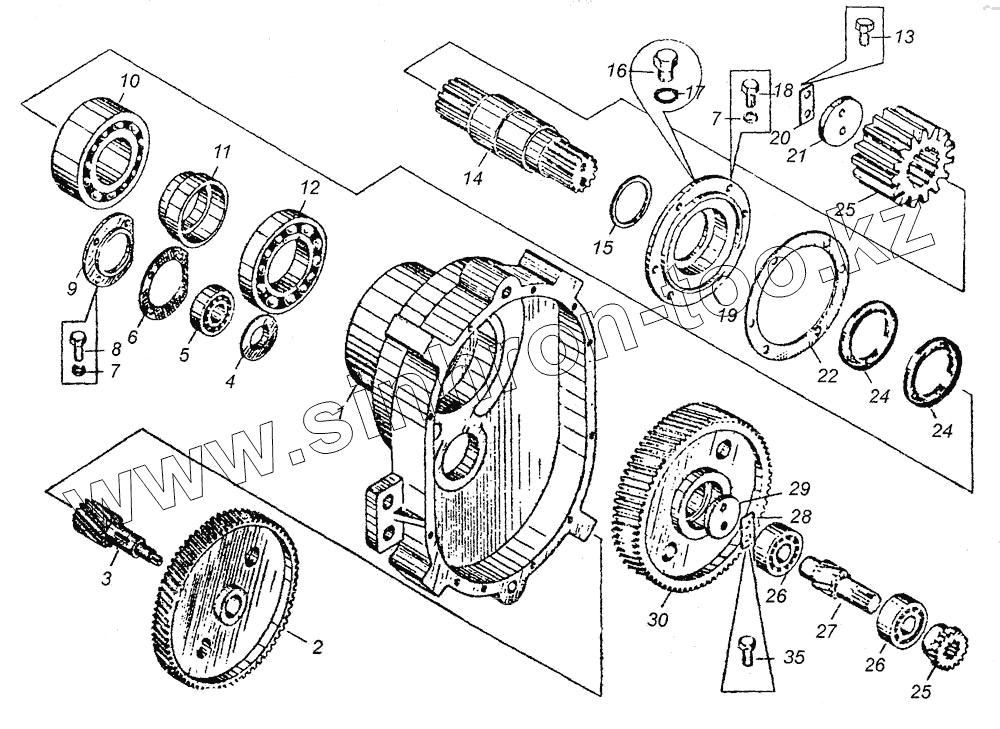

Каталог запасных частей к технике: Угличмаш КС-3577. Механизм поворота КС-3577.28.000
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
29
30
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3577.28.102 | Нижняя часть корпуса | |
| 2 | КС-3577.28.088-2 | Колесо зубчатое | |
| 3 | КС-3577.28.073-2 | Вал-шестерня | |
| 4 | КС-3577.28.105 | Маслоотражатель | |
| 5 | Подшипник 306 5 [ГОСТ 8338-75] | Подшипник 306 5 | |
| 6 | КС-3577.28.086 | Прокладка | |
| 7 | Шайба 10.65Г.019 [ГОСТ 6402-70] | Шайба 10.65Г.019 | |
| 8 | Болт М10х25.46.20.019 [ГОСТ 7798-70] | Болт М10х25.46.20.019 | |
| 9 | КС-3577.28.121-1 | Крышка | |
| 10 | Подшипник 3614 [ГОСТ 5721-75] | Подшипник 3614 | |
| 11 | КС-3577.28.096 | Втулка | |
| 12 | Подшипник 217 [ГОСТ 8338-75] | Подшипник 217 | |
| 13 | Болт М10х30.46.20.019 [ГОСТ 7798-70] | Болт М10х30.46.20.019 | |
| 14 | КС-3577.28.033 | Вал | |
| 15 | КС-3577.28.094 | Шайба регулировочная | |
| 16 | КС-3577.28.089 | Пробка | |
| 17 | КС-3577.28.091 | Прокладка | |
| 18 | Болт М1 0х25.46.20.019 [ГОСТ 7798-70] | Болт М1 0х25.46.20.019 | |
| 19 | КС-3577.28.087 | Крышка | |
| 20 | Планка закрепительная 55х25.019 | Планка закрепительная 55х25.019 | |
| 21 | Шайба упорная 70.019 | Шайба упорная 70.019 | |
| 22 | КС-3577.28.088 | Прокладка | |
| 23 | КС-3577.28.092 | Шестерня | |
| 24 | Манжета 12-75х100-1 [ГОСТ 8752-79] | Манжета 12-75х100-1 | |
| 25 | КС-3577.28.104 | Полумуфта внутренняя | |
| 26 | Подшипник 1606 [ГОСТ 5720-75] | Подшипник 1606 | |
| 27 | КС-3577.28.101 | Вал шестерня | |
| 29 | КС-3577.28.145 | Шайба | |
| 30 | КС-3577.28.097-2 | Колесо зубчатое | |
| 31 | КС-3577.28.106 | Прокладка | |
| 32 | КС-3577.28.081 | Верхняя часть корпуса | |
| 33 | Болт М10х35.46.20.019 [ГОСТ 7798-70] | Болт М10х35.46.20.019 | |
| 34 | КС-3577.28.084 | Прокладка | |
| 35 | Болт М10х30.46.20.019 | Болт М10х30.46.20.019 | |
| 36 | КС-3577.28.082-1 | Крышка | |
| 37 | Манжета 1,2-70х95-1 [ГОСТ 8752-79] | Манжета 1,2-70х95-1 | |
| 38 | КС-3577.28.108 | Ось | |
| 39 | КС-3577.28.030 | Колодка | |
| 40 | Шайба 12.02.019 [ГОСТ 11371-78] | Шайба 12.02.019 | |
| 41 | КС-3577.28.107 | Рычаг | |
| 42 | КС-3577.28.160 | Траверса | |
| 43 | Шплинт 4х32.016 [ГОСТ 397-79] | Шплинт 4х32.016 | |
| 44 | КС-3577.28.170 | Тяга | |
| 45 | КС-3577.28.124 | Гайка специальная | |
| 46 | КС-3577.28.040 | Тяга | |
| 47 | Гайка М12.5.019 [ГОСТ 5915-70] | Гайка М12.5.019 | |
| 48 | КС-3577.28.117 | Пружина | |
| 49 | КС-3577.28.123 | Планка | |
| 50 | К03577.28.128 | Ось | |
| 51 | К03577.28.129 | Втулка | |
| 52 | КС-3577.28.077 | Основание | |
| 53 | Ось 6-12х80.45ЦЭХр [ГОСТ 9650] | Ось 6-12х80.45ЦЭХр | |
| 54 | Шайба 8.65Г.019 [ГОСТ 6402-70] | Шайба 8.65Г.019 | |
| 55 | КС-3577.26.310-1 | Размыкатель | |
| 56 | Манжета 3-32х20-6 [ГОСТ 14896-84] | Манжета 3-32х20-6 | |
| 57 | КС-3577.28.072-1 | Крышка | |
| 58 | КС-3577.28.126 | Шкив тормозной | |
| 59 | КС-3577.28.125 | Фланец | |
| 60 | Болт М16х45.46.20.019 [ГОСТ 7798-70] | Болт М16х45.46.20.019 | |
| 61 | Шайба 16.65Г.019 [ГОСТ 6402-70] | Шайба 16.65Г.019 | |
| 62 | КС-3577.28.112-1 | Кольцо | |
| 63 | Гидромотор 310.112-00 | Гидромотор 310.112-00 | |
| 64 | КС-3577.28.111 | Шток | |
| 65 | КС-3577.28.113 | Вилка | |
| 66 | КС-3577.28.114 | Ось | |
| 67 | Шайба 10.01.026 [ГОСТ 11371-78] | Шайба 10.01.026 | |
| 68 | КС-3577.28.020 | Рычаг | |
| 69 | КС-3577.28.021 | Втулка | |
| 70 | Ось 6-10х40.20 [ГОСТ 9650-80] | Ось 6-10х40.20 | |
| 71 | Шплинт 2,5х20.016 [ГОСТ 397-79] | Шплинт 2,5х20.016 | |
| 72 | КС-3577.28.079 | Ось | |
| 73 | КС-3577.28.010 | Кронштейн | |
| 74 | КС-3577.28.071 | Планка | |
| 75 | Болт М8х20.46.20.019 [ГОСТ 7798-70] | Болт М8х20.46.20.019 | |
| 76 | Гайка М12.лев.5.019 [ГОСТ 5915-70] | Гайка М12.лев.5.019 | |
| 77 | Гайка М16.5.019 [ГОСТ 5915-70] | Гайка М16.5.019 | |
| 78 | Штифт 16М6Х40 [ГОСТ 3128-70] | Штифт 16М6Х40 |
