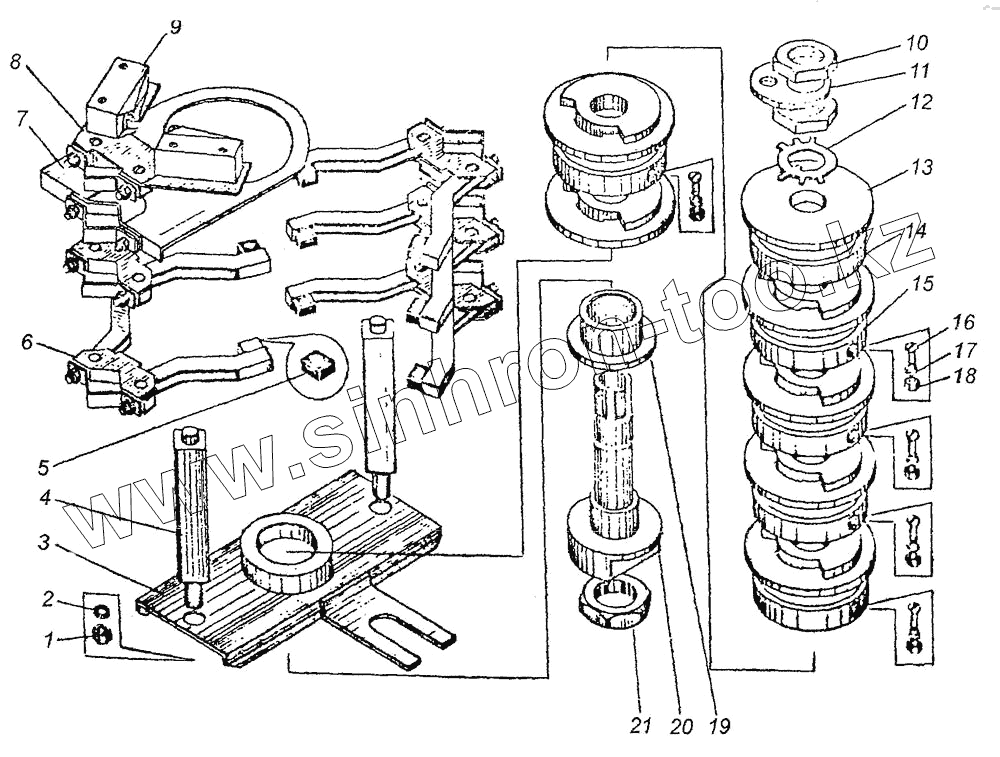

Каталог запасных частей к технике: Угличмаш КС-3577. Кольцевой токосъемник КС-3577.80.200
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Гайка М10.5.019 [ГОСТ 5916-70] | Гайка М10.5.019 | |
| 2 | Шайба 10.65Г.019 [ГОСТ 6402-70] | Шайба 10.65Г.019 | |
| 3 | КС-3577.80.210 | Траверса | |
| 4 | КС-3577.80.230 | Стойка | |
| 5 | Щетка МГ 8х12,5х32 [ГОСТ 2332-75] | Щетка МГ 8х12,5х32 | |
| 6 | КС-3577.80.240 | Щеткодержатель | |
| 7 | КС-3577.80.252 | Кольцо | |
| 8 | КС-3577.80.452 | Кронштейн | |
| 9 | МП-1107 | Микропереключатель | |
| 10 | Гайка М20х1,5.5.019 [ГОСТ 5916-70] | Гайка М20х1,5.5.019 | |
| 11 | КС-3577.80.254 | Кулачок | |
| 12 | Шайба 20.01.019 [ГОСТ 11872-80] | Шайба 20.01.019 | |
| 13 | КС-3577.80.202 | Кольцо | |
| 14 | КС-3577.80.252 | Кольцо | |
| 15 | КС-3577.80.201 | Кольцо | |
| 16 | Винт М4х10.46.016 [ГОСТ 17475-80] | Винт М4х10.46.016 | |
| 17 | Шайба 4.65Г.019 [ГОСТ 6402-70] | Шайба 4.65Г.019 | |
| 18 | Гайка М4.5.016 [ГОСТ 5916-70] | Гайка М4.5.016 | |
| 19 | КС-3577.80.204 | Втулка | |
| 20 | КС-3577.80.251 | Стойка | |
| 21 | КС-3577.80.205 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
