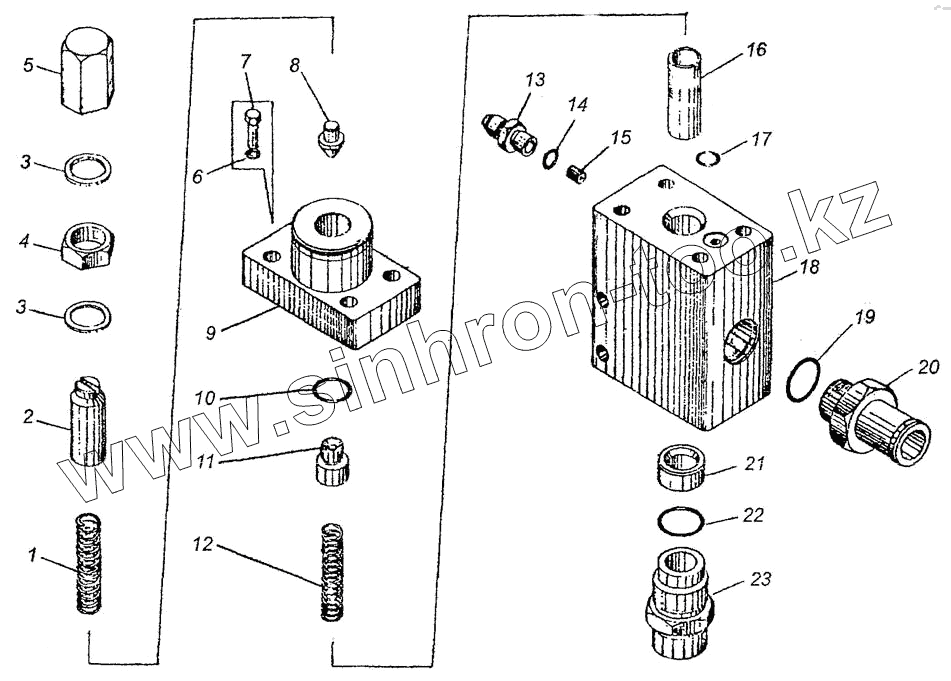

Каталог запасных частей к технике: Угличмаш КС-3577. Клапан предохранительный У.067.00.000
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У.067.00.005 | Пружина | |
| 2 | У.067.00.003 | Винт регулировочный | |
| 3 | У.067.00.006 | Шайба | |
| 4 | У.067.00.007 | Гайка | |
| 5 | У.067.00.004 | Колпачок | |
| 6 | Шайба 12.65Г-019 [6402-70] | Шайба 12.65Г-019 | |
| 7 | Болт М12х40.46.20.019 [ГОСТ 7798-70] | Болт М12х40.46.20.019 | |
| 8 | У.067.10.000 | Клапан | |
| 9 | У.067.00.002 | Крышка | |
| 10 | Кольцо 025-030-30-2-2 [9833-73] | Кольцо 025-030-30-2-2 | |
| 11 | У.067.00.008 | Втулка - седло | |
| 12 | У.067.00.009 | Пружина | |
| 13 | КС-3577.83.027 | Штуцер | |
| 14 | Кольцо [9833-73] | Кольцо | |
| 15 | У.067.00.013 | Дроссель | |
| 16 | У.067.00.015 | Поршень | |
| 17 | Кольцо 014-018-25-22 [9833-73] | Кольцо 014-018-25-22 | |
| 18 | У.067.00.001 | Корпус | |
| 19 | Кольцо 030-035-30-22 [9833-73] | Кольцо 030-035-30-22 | |
| 20 | У.067.00.014 | Штуцер | |
| 21 | У.067.00.011-1 | Вкладыш | |
| 23 | У.067.00.012 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
