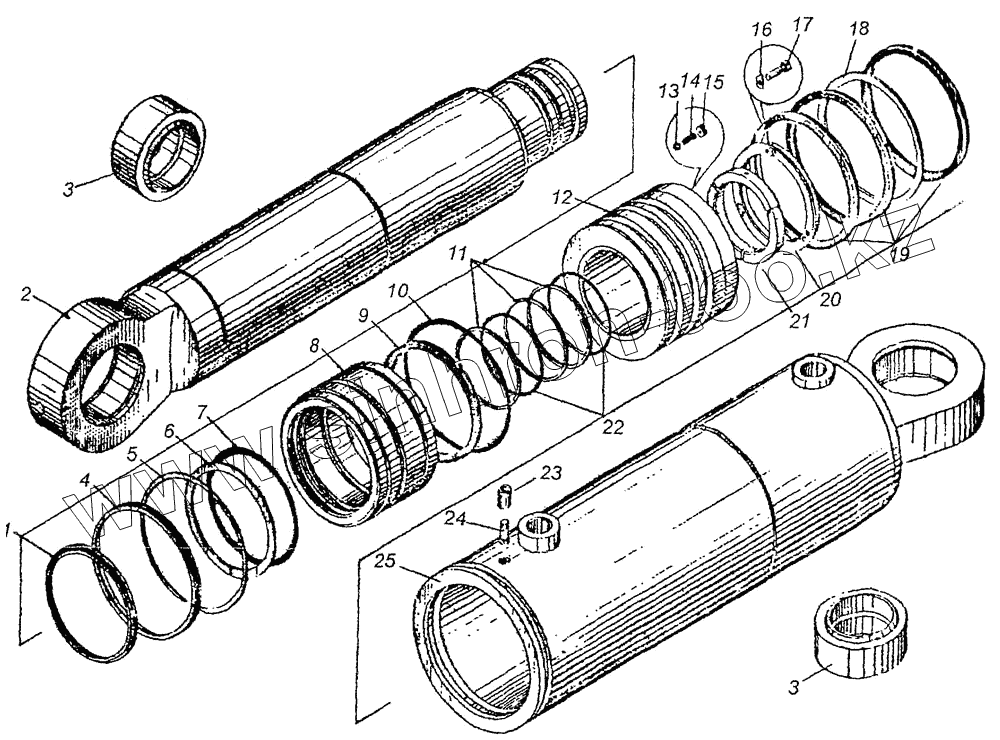

Каталог запасных частей к технике: Угличмаш КС-3577. Гидроцилиндр Ц51.000
1
2
3
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ц51.004 | Грязесъемник | |
| 2 | Ц51.200-1 | Шток | |
| 3 | ШСЛ90К13635-78 | Подшипник | |
| 5 | Ц51.001 | Кольцо | |
| 6 | Ц11.005-02 | Шайба защитная | |
| 7 | Кольцо 160-175/85 [9833-73] | Кольцо 160-175/85 | |
| 8 | Ц51.400-2 | Крышка | |
| 9 | Манжета 180х160.6 [14896-73] | Манжета 180х160.6 | |
| 10 | Кольцо 190-200-46 [9833-73] | Кольцо 190-200-46 | |
| 11 | Ц11.005-10 | Шайба защитная | |
| 12 | Ц51.010 | Поршень | |
| 13 | 9.525-100 | Шарик | |
| 14 | Ц11003 | Пружина | |
| 15 | Ц11.008 | Винт специальный | |
| 16 | Ц11.611 | Шайба | |
| 17 | Ц11.612 | Болт | |
| 18 | Ц11.007-04 | Кольцо защитное | |
| 19 | Манжета 200х180-6 [14896-74] | Манжета 200х180-6 | |
| 20 | Ц51.005 | Кольцо | |
| 21 | Ц11.608-05 | Сегмент | |
| 22 | 110-120-58-2-2 | Кольцо | |
| 23 | Ц22.015-01 | Винт | |
| 24 | Ц22.016-01 | Штифт | |
| 25 | Ц51.100-2 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
