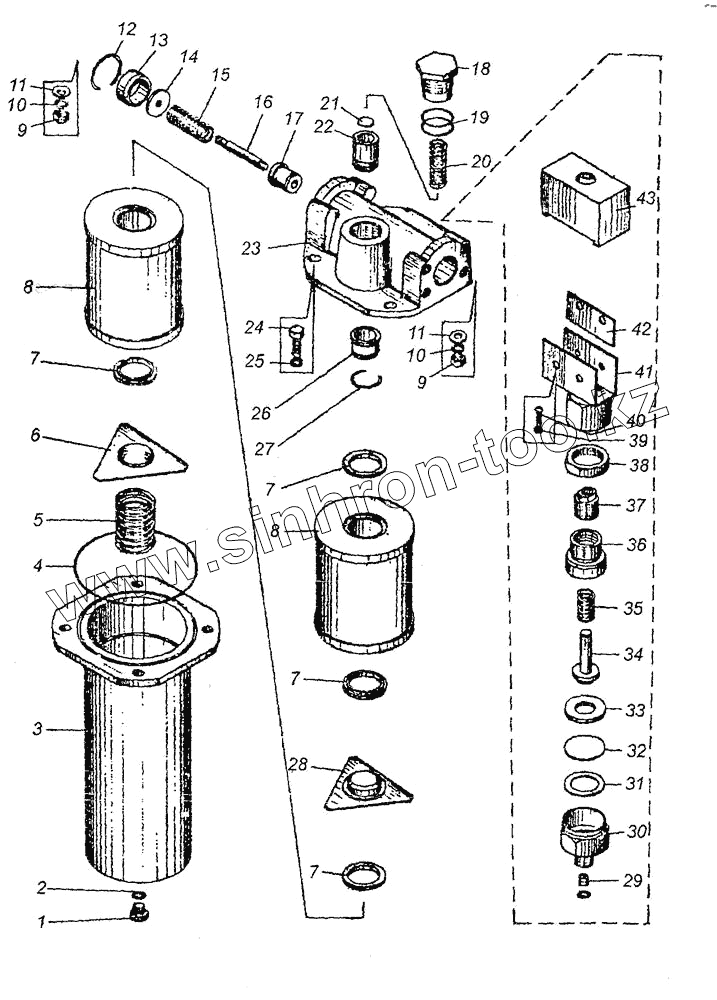

Каталог запасных частей к технике: Угличмаш КС-3577. Фильтр линейный У4910.46.000
1
2
3
4
5
6
7
7
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У4910.016.003 | Пробка | |
| 2 | 011-015-25.9833 | Кольцо | |
| 3 | 74910.46.100 | Корпус в сборе | |
| 4 | 185-190-36.9833 | Кольцо | |
| 5 | У4910.46.001-1 | Пружина | |
| 6 | У4910.46.500-1 | Шайба опорная в сборе | |
| 7 | 47300.00.05А | Кольцо уплотнительное | |
| 8 | Реготмас 661-1-05 | Фильтроэлемент | |
| 9 | 5915-70 | Гайка М20.5.029 | |
| 10 | 865Г.6402 | Шайба | |
| 11 | 11371-78 | Шайба 8х1.05.056 | |
| 12 | У4910.46-203-1 | Кольцо | |
| 13 | У4910.46-208-1 | Клапан | |
| 14 | У490.46.202-1 | Втулка | |
| 15 | У4910.46-205-1 | Ось | |
| 16 | У4910.46-206-1 | Втулка | |
| 17 | У4910.46-404 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
