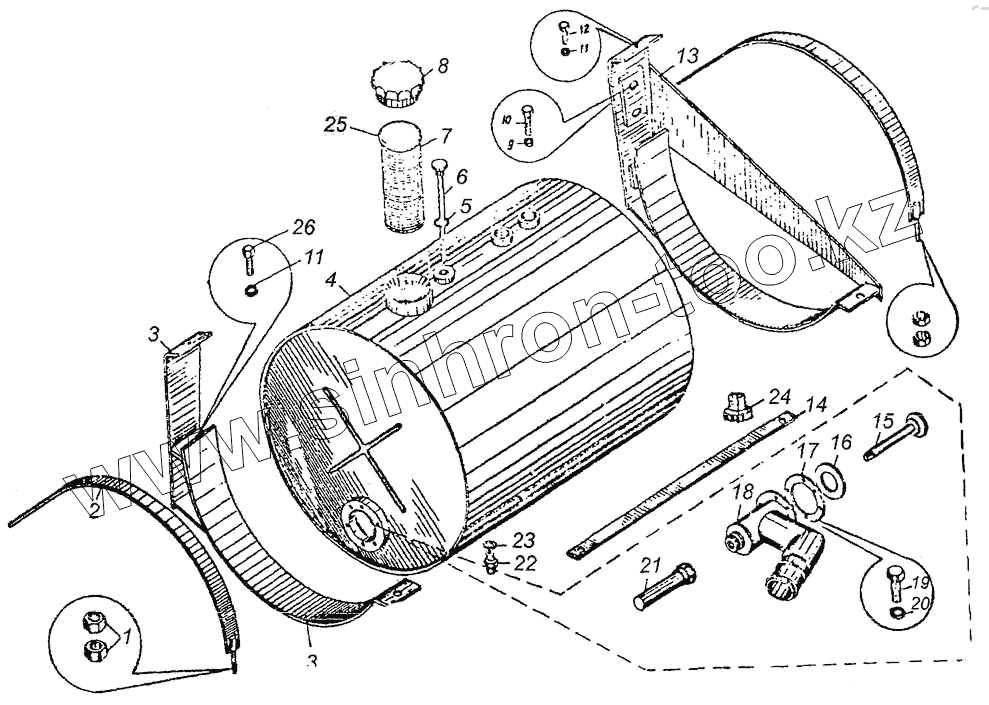

Каталог запасных частей к технике: Угличмаш КС-3577. Бак масляный КС-3577.83.400
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Гайка М12.5.019 [ГОСТ 5915-70] | Гайка М12.5.019 | |
| 2 | КС-3577.83.430 | Хомут | |
| 3 | КС-3577.83.420 | Кронштейн левый | |
| 4 | КС-3577.83.440 | Бак масляный | |
| 5 | КС-3577.83.445 | Шайба | |
| 6 | Маслоуказатель | Маслоуказатель | |
| 7 | КС-3577.83.470 | Фильтр | |
| 8 | КС-3577.83.442 | Крышка | |
| 9 | Шайба 16-65Г [ГОСТ 6402-70] | Шайба 16-65Г | |
| 10 | Болт М16х30.46.019 [ГОСТ 7798-70] | Болт М16х30.46.019 | |
| 11 | Шайба 12.657 [ГОСТ 6402-70] | Шайба 12.657 | |
| 12 | Болт М12х25.46.019 [ГОСТ 7798-70] | Болт М12х25.46.019 | |
| 13 | КС-3577.83.410 | Кронштейн правый | |
| 14 | КС-3577.83.401 | Планка | |
| 15 | КС-3577.83.550 | Вентиль | |
| 16 | КС-3577.83.461 | Кольцо | |
| 17 | КС-3577.83.441 | Прокладка | |
| 18 | КС-3577.83.540 | Корпус | |
| 19 | Болт М6х20.46.019 [ГОСТ 7798-70] | Болт М6х20.46.019 | |
| 20 | Шайба 6.65Г [ГОСТ 6402-70] | Шайба 6.65Г | |
| 21 | КС-3577.83.462 | Колпачок | |
| 22 | КС-3577.83.444 | Клапан | |
| 23 | Кольцо 024-030-36-2-2 [ГОСТ 9833-73] | Кольцо 024-030-36-2-2 | |
| 24 | КС-3577.83.046 | Заглушка | |
| 25 | КС-3577.83.490 | Диафрагма | |
| 26 | Болт М12х30.46.019 [ГОСТ 7798-70] | Болт М12х30.46.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
