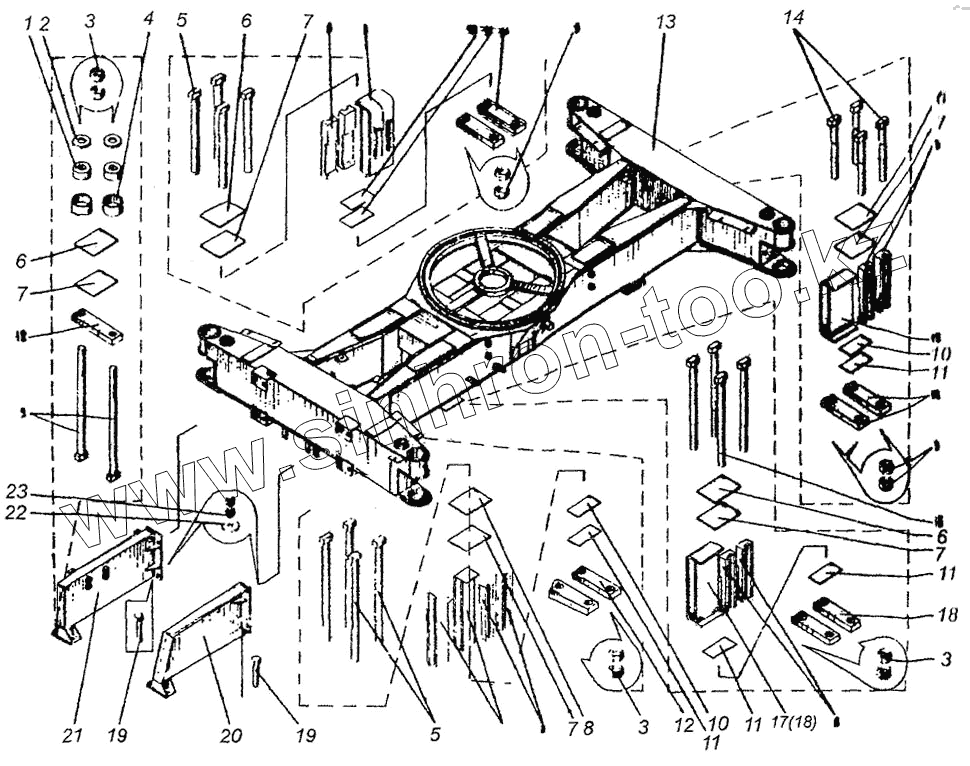

Каталог запасных частей к технике: Угличмаш КС-3577-3. Установка рамы КС-3577А.30.000 СБ
1
2
3
3
3
3
4
5
5
6
6
6
7
7
7
7
8
10
10
11
11
11
11
12
13
14
17
18
18
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3572.14.005 | Подушка | |
| 2 | КС-2573. 91.252-01 | Шайба | |
| 3 | Гайка М20х1.5.5.019 [ГОСТ 5915-76] | Гайка М20х1.5.5.019 | |
| 4 | КС-3576.30.020 | Стакан | |
| 5 | КС-3577А.30.006 | Болт | |
| 6 | КС-3577А.30.002 | Прокладка | |
| 7 | КС-3577А.30.003 | Прокладка | |
| 8 | КС-3577.30.014 | Проставка | |
| 9 | КС-3577А.30.020 | Проставка | |
| 10 | КО-3577.30.008 | Прокладка | |
| 11 | КС-3577.30.011 | Прокладка | |
| 12 | КС-3577.30.013 | Планка | |
| 13 | КС-3577А.30.200 | Рама | |
| 14 | КС-3577.30.012 | Болт | |
| 15 | КС-3577А.30.030 | Проставка | |
| 16 | КС-3577А.30.006-02 | Болт | |
| 17 | КС-3577А.30.040 | Проставка (левая) | |
| 18 | КС-3577А.30.050 | Проставка (правая) | |
| 19 | Болт М20-8gх55.66.010 [ГОСТ 7798-70] | Болт М20-8gх55.66.010 | |
| 20 | КС-3577А.30.060 | Кронштейн | |
| 21 | КС-3577А.30.070 | Кронштейн | |
| 22 | КС-3577.14.006 | Шайба | |
| 23 | Гайка М20.04.019 [ГОСТ 5916-70] | Гайка М20.04.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
