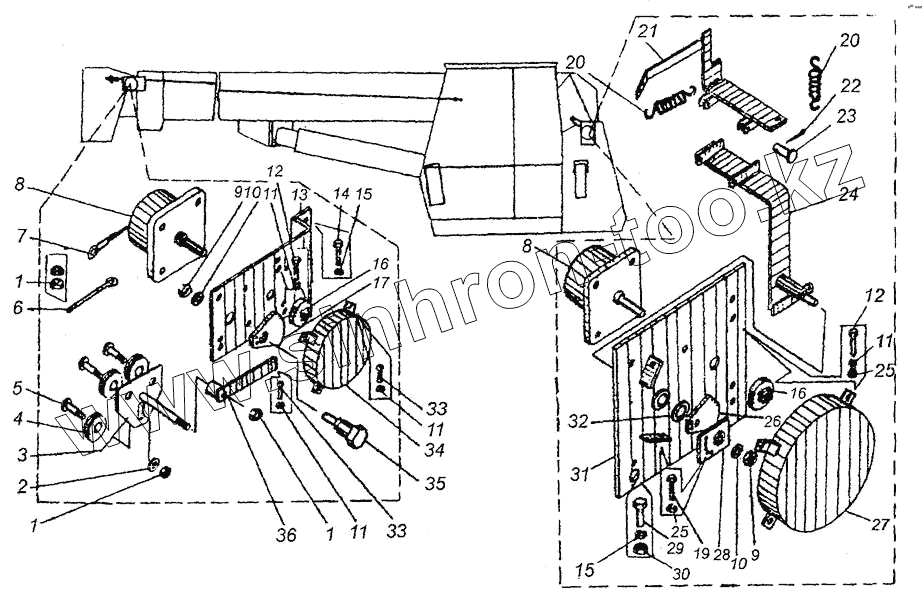

Каталог запасных частей к технике: Угличмаш КС-3577-3. Установка ограничителя грузоподъемности КС-3577.81.700

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
11
11
12
12
13
14
15
15
16
16
17
19
20
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 Гайка М8.5.019 [ГОСТ 5915-70] Гайка М8.5.019
2 Шайба 8.01.019 [ГОСТ 11371-78] Шайба 8.01.019
3 КС-3577.80.750 Державка
4 КС-3577.80.704 Ролик
5 КС-3577.80.703 Ось
6 КС-3577.80.712 Винт
7 КС-3577.80.730 Струна
8 13090 Датчик
9 Гайка М12.5.019 [ГОСТ 5915-70] Гайка М12.5.019
10 Шайба 12.65Г.019 [ГОСТ 6402-70] Шайба 12.65Г.019
11 Шайба 6.65Г.019 [ГОСТ 6402-70] Шайба 6.65Г.019
12 Болт М6х20.46.019 [ГОСТ 7798-70] Болт М6х20.46.019
13 Кронштейн Кронштейн
14 Болт М10х20.46.019 [ГОСТ 7798-70] Болт М10х20.46.019
15 Шайба 10.65Г.019 [ГОСТ 6402-70] Шайба 10.65Г.019
16 КС-3577.81.880 Колесо зубчатое
17 КС-3577.81.890 Сектор
19 Болт М6х16.46.019 [ГОСТ 7798-70] Болт М6х16.46.019
20 КС-3577.72.031 Пружина
21 КС-3577.81930 Поводок
22 Шплинт 1,6х10.016 [ГОСТ 397-79] Шплинт 1,6х10.016
23 Ось 6х20 [ГОСТ 9650-80] Ось 6х20
24 КС-3577.81.920 Привод
25 Гайка М6.5.019 [ГОСТ 5915-70] Гайка М6.5.019
26 КС-3577.81802 Сектор
27 КС-3577.81.950 Кожух
28 КС-3577.81.940 Сегмент
29 Болт М10х25.46.019 [ГОСТ 7798-70] Болт М10х25.46.019
30 Гайка М10.5.019 [ГОСТ 6915-70] Гайка М10.5.019
31 КС-3577.81.910 Плато
32 Шайба 16.01.019 [ГОСТ 11371-78] Шайба 16.01.019
33 Винт М6х10.46.019 [ГОСТ 17473-80] Винт М6х10.46.019
34 КС-3577.81.830 Кожух
35 КС-3577.81.206 Ось
36 КС-3577.81.850 Водило
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
