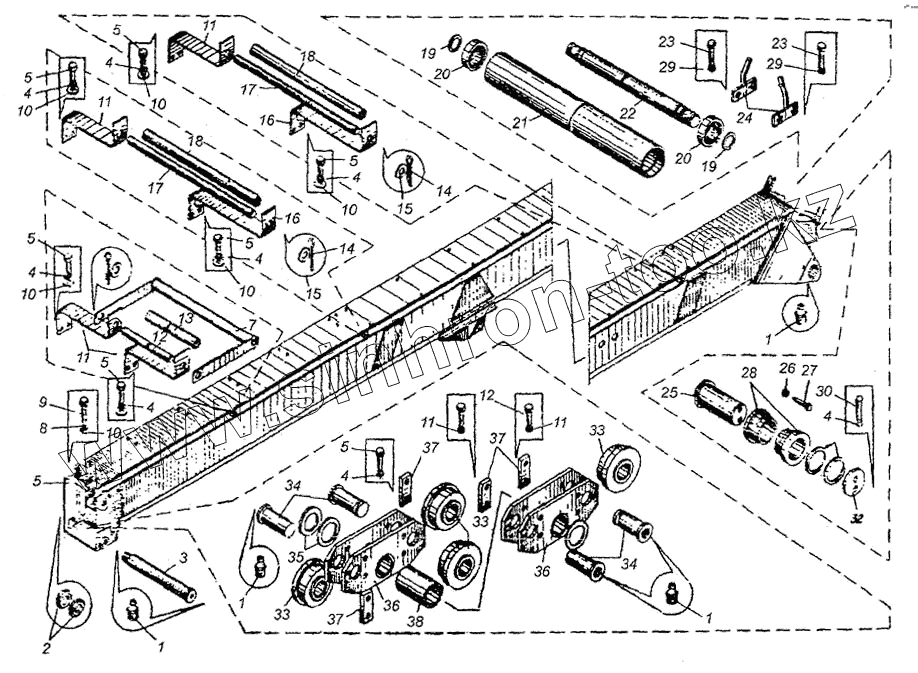

Каталог запасных частей к технике: Угличмаш КС-3577-3. Стрела телескопическая КС-3577-3.63.100
1
1
1
1
2
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
7
8
9
10
10
10
10
10
10
11
11
11
11
11
12
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
23
24
25
26
27
28
29
29
30
32
33
33
33
34
34
35
36
36
37
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Масленка 1.2.Ц6хр [ГОСТ 19853-74] | Масленка 1.2.Ц6хр | |
| 2 | Тайка М42х1,5.5.019 [ГОСТ 11871-80] | Тайка М42х1,5.5.019 | |
| 3 | КС-3577.63.111 | Ось | |
| 4 | Шайба 10.65Г.019 [ГОСТ 6402-70] | Шайба 10.65Г.019 | |
| 5 | Болт М10х20.46.019 [ГОСТ 7798-70] | Болт М10х20.46.019 | |
| 6 | КС-3577.63.500-02 | Основание стрелы | |
| 7 | КС-3577.63.260 | Ограничитель | |
| 8 | Гайка М24.5.019 [ГОСТ 5916-70] | Гайка М24.5.019 | |
| 9 | Болт М24х60.46.019 [ГОСТ 7796-70] | Болт М24х60.46.019 | |
| 10 | Шайба 10.01.019 [ГОСТ 11371-78] | Шайба 10.01.019 | |
| 11 | КС-3577.63.127 | Кронштейн | |
| 12 | КС-3577.63.128 | Ось | |
| 13 | КС-3577.63.122 | Труба | |
| 14 | Шплинт 4х25.016 [ГОСТ 397-79] | Шплинт 4х25.016 | |
| 15 | Шайба 20.02.019 [ГОСТ 11371-78] | Шайба 20.02.019 | |
| 16 | КС-3577.63.140 | Кронштейн | |
| 17 | КС-3577.63.121 | Ось | |
| 18 | КС-3577.63.124 | Труба | |
| 19 | Кольцо В-35 [ГОСТ 13942-80] | Кольцо В-35 | |
| 20 | Подшипник № 60207 [ГОСТ 7242-81] | Подшипник № 60207 | |
| 21 | КС-3577.63.182 | Ролик | |
| 22 | КС-3577.63.181 | Ось | |
| 23 | Болт М12х25.36.019 [ГОСТ 7798-70] | Болт М12х25.36.019 | |
| 24 | У2.08.63.010 | Ограничитель | |
| 25 | КС-3577.63.126 | Ось | |
| 26 | Гайка М10.5.019 [ГОСТ 5916-70] | Гайка М10.5.019 | |
| 27 | Винт М10х50.46.019 [ГОСТ 1483-75] | Винт М10х50.46.019 | |
| 28 | У2.04.63.004 | Втулка | |
| 29 | Шайба 12.65Г.019 [ГОСТ 6402-70] | Шайба 12.65Г.019 | |
| 30 | Болт М10х25.46.019 [ГОСТ 7798-70] | Болт М10х25.46.019 | |
| 31 | КС-3577.63.125 | Шайба | |
| 32 | 70.019 | Шайба упорная | |
| 33 | КС-3577.63.152 | Ролик | |
| 34 | КС-3577.63.151 | Ось | |
| 35 | КС-3577.63.113 | Проставка | |
| 36 | КС-3577.63.160 | Кронштейн | |
| 37 | ОСТ 22-124-71 | Оседержатель 40-60 | |
| 38 | КС-3577.63.117 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
