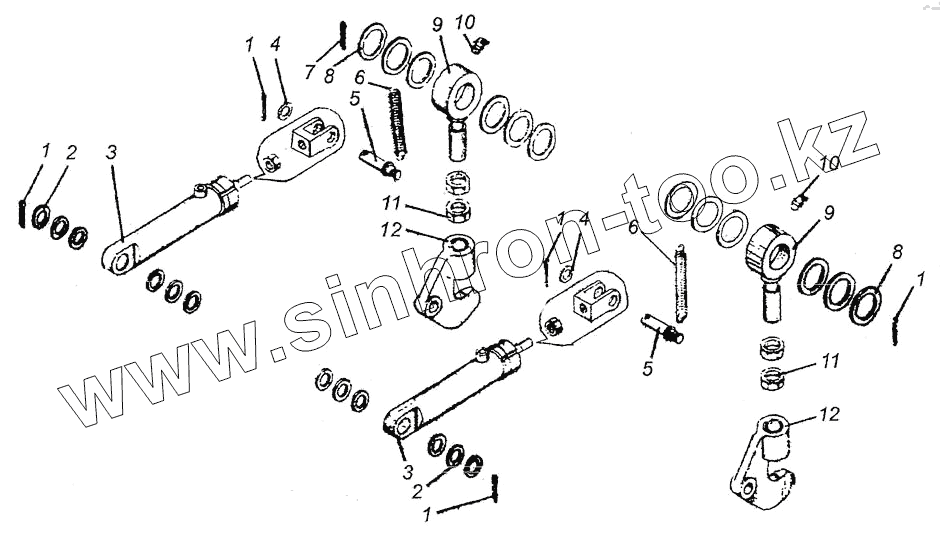

Каталог запасных частей к технике: Угличмаш КС-3577-3. Механизм блокировки подвески КС-3577А.35.000
1
1
1
1
1
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шплинт 5х32.029 [ГОСТ 397-79] | Шплинт 5х32.029 | |
| 2 | КС-3577А.35.005 | Шайба | |
| 3 | КС-3577А.35.020 | Гидроцилиндр | |
| 4 | Шайба 20.02.019 [ГОСТ 11371-78] | Шайба 20.02.019 | |
| 5 | КС-3577А.35.004 | Ось | |
| 6 | КС-3577А.35.002 | Пружина | |
| 7 | Шплинт 8х71.029 [ГОСТ 397-79] | Шплинт 8х71.029 | |
| 8 | КС-3577А.35.005-01 | Шайба | |
| 9 | КС-3577А.35.003 | Болт | |
| 10 | Масленка 2.2.90УХЛ1 [ГОСТ 19853-74] | Масленка 2.2.90УХЛ1 | |
| 11 | Гайка М30-7Н.20.019 [ГОСТ 15522-70] | Гайка М30-7Н.20.019 | |
| 12 | КС3577А.35.006 | Захват |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
