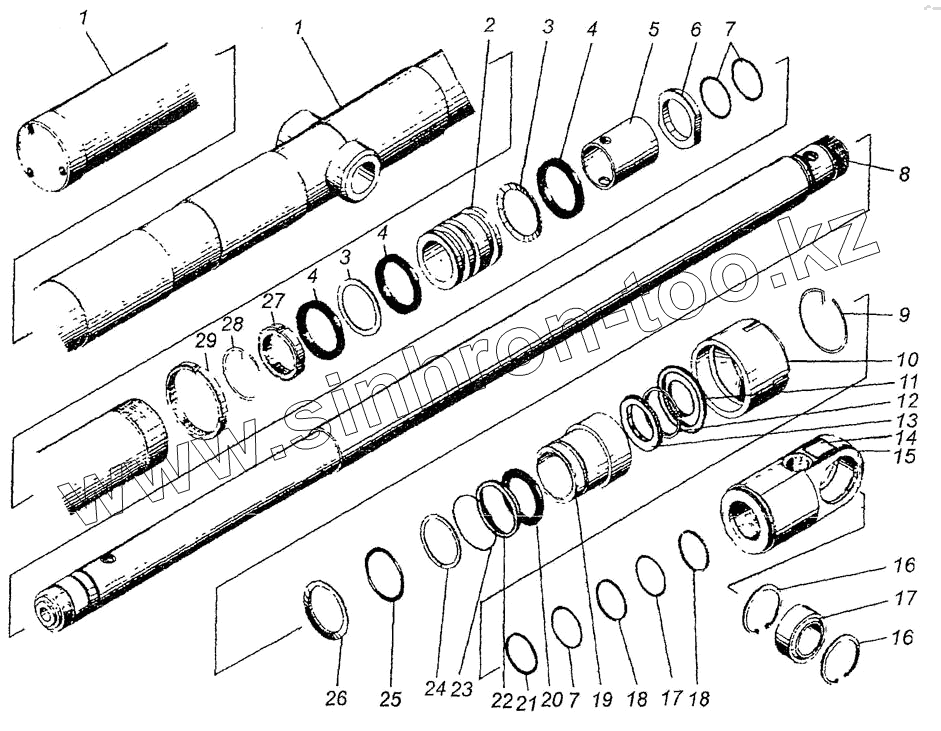

Каталог запасных частей к технике: Угличмаш КС-3577-3. Гидроцилиндр У.31.03.000-1
1
1
2
3
3
4
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У.31.08.050-02 | Цилиндр | |
| 2 | У.31.03.050 | Поршень | |
| 3 | Кольцо защитное 1-100-11 [ГОСТ 14896-74] | Кольцо защитное 1-100-11 | |
| 4 | Манжета 1-100х80-6 [ГОСТ 14896-74] | Манжета 1-100х80-6 | |
| 5 | У.31.08.003 | Проставка | |
| 6 | У.31.03.004 | Кольцо | |
| 7 | Кольцо 065-070-30-2-2 [ГОСТ 9833-73] | Кольцо 065-070-30-2-2 | |
| 8 | У.31.08.010-01 | Шток | |
| 9 | У.31.03.008 | Кольцо замковое | |
| 10 | У.31.08.002 | Крышка передняя | |
| 11 | Ц21.004 | Грязесъемник | |
| 12 | У.31.08.008 | Проушина | |
| 13 | Кольцо В-85 [ГОСТ 13943-80] | Кольцо В-85 | |
| 14 | Подшипник ШС-55 [ГОСТ 3635-78] | Подшипник ШС-55 | |
| 15 | Кольцо защитное 70х65х2 [ГОСТ 9833-73] | Кольцо защитное 70х65х2 | |
| 16 | У.31.08.030 | Крышка | |
| 17 | Кольцо 095-100-30-2-2 [ГОСТ 9833-73] | Кольцо 095-100-30-2-2 | |
| 18 | Ц11.005-01 | Шайба защитная | |
| 19 | Кольцо 080-090-58-2-2 [ГОСТ 9833-73] | Кольцо 080-090-58-2-2 | |
| 20 | Кольцо защитное 11-100-11 [ГОСТ 14896-74] | Кольцо защитное 11-100-11 | |
| 21 | У.31.08.005 | Гайка | |
| 22 | У.31.03.002 | Кольцо замковое | |
| 23 | У.31.03.001 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
