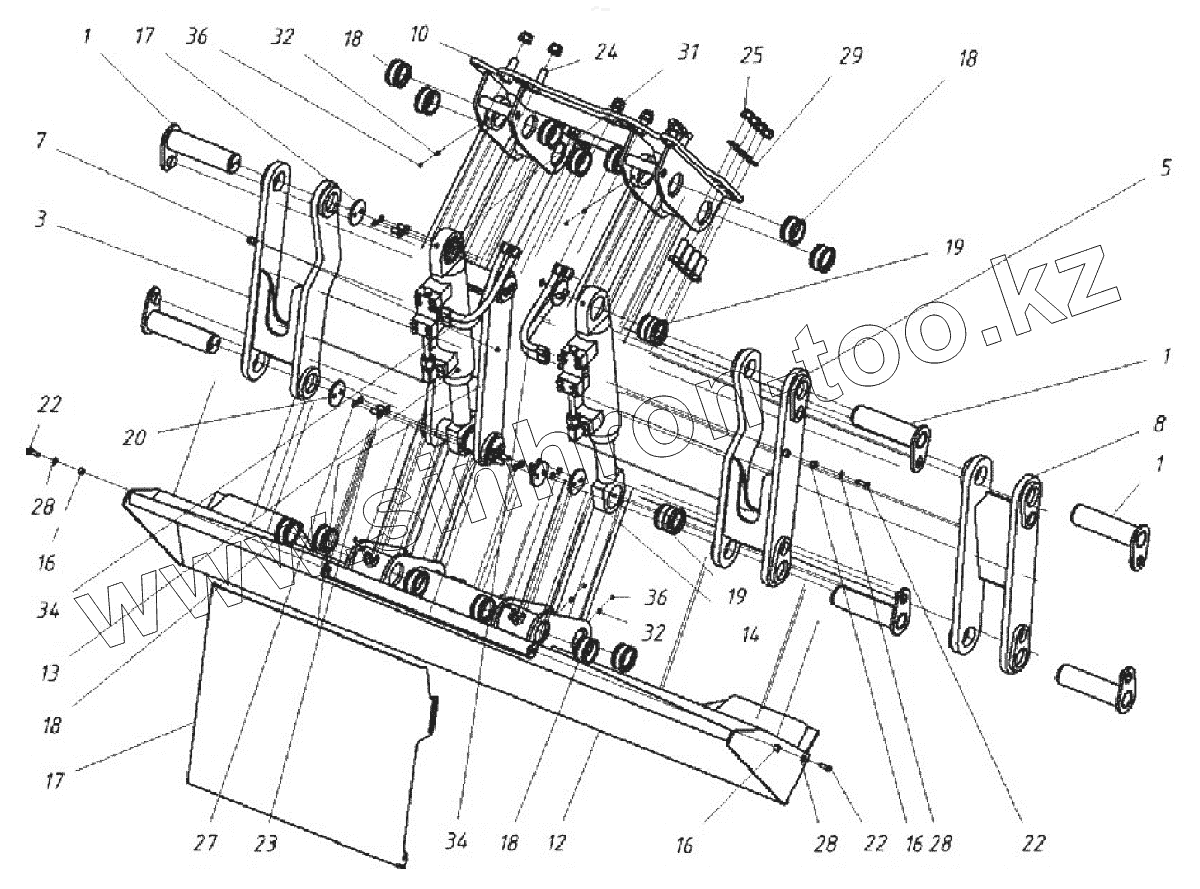

Каталог запасных частей к технике: ТВЭКС WX200. Установка отвала

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
3
5
7
8
10
12
13
14
16
16
16
17
17
18
18
18
18
19
19
20
22
22
22
23
24
25
27
28
28
28
29
31
32
32
34
34
36
36
Позиция на иллюстрации Заводской номер детали Название детали
1 201050000070 00 Палец в сборе
3 201050000200 00 Тяга верхняя
5 201050000200 10 Тяга верхняя
7 201050000400 00 Тяга нижняя
8 201050000400 10 Тяга нижняя
10 201030110000 00 Кронштейн отвала в сборе
12 001410106100 00 Отвал
13 001410105300 00 Цилиндр отвала
14 001410105300 10 Цилиндр отвала
16 001410106001 00 Втулка проставочная
17 001410106002 00 Фартук
18 312045070001 00 Втулка
19 312045070002 00 Втулка
20 000014090002 00 Шайба торцевая
22 000026400332 01 Болт
23 000026400534 01 Болт
24 000026400728 01 Болт
25 000026410824 01 Гайка стопорная
27 000026440209 01 Шайба
28 000026440612 01 Шайба
29 000026440624 01 Шайба плоская
31 000013942085 00 Кольцо
32 000027400001 01 Масленка
34 000064200158 01 Рукав высокого давления
36 000027401063 01 Колпачок с язычком для прессмасленок
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
