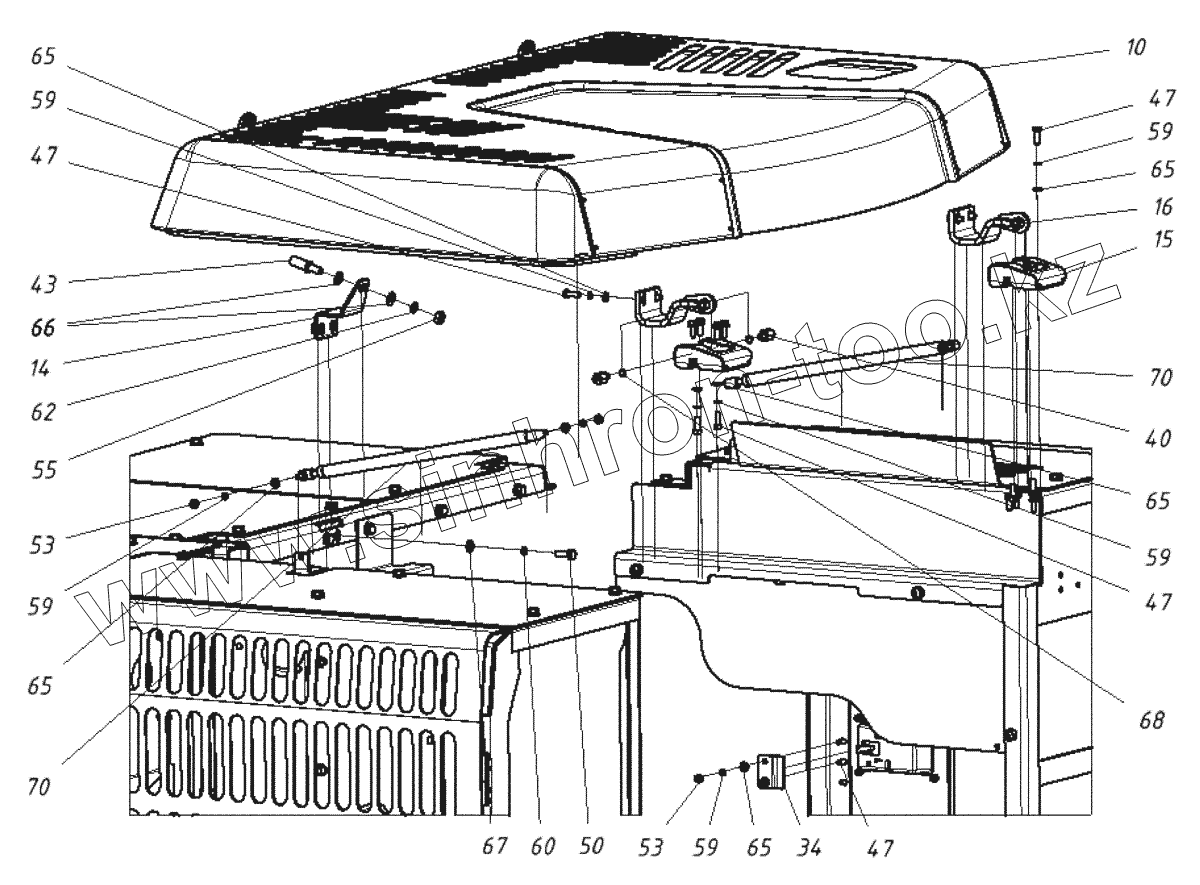

Каталог запасных частей к технике: ТВЭКС WX200. Установка капота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
15
16
34
40
43
47
47
47
47
50
53
53
55
59
59
59
59
59
60
65
65
65
65
65
66
67
68
70
70
Позиция на иллюстрации Заводской номер детали Название детали
1 202064000020 00 Кронштейн бачков
2 202064000100 00 Дверь
3 202064000200 00 Дверь в сборе
4 202064000300 00 Дверь правая
6 202064001000 00 Каркас левый
7 202064002000 00 Каркас правый
8 202064003000 00 Каркас центральный
10 202064004000 00 Капот верхний
11 202064005000 00 Установка переднего капота
12 202064010000 00 Установка поручней
15 202061200000 00 Корпус петли
16 202061300000 00 Петля
20 202064000001 00 Крышка
21 202064000002 00 Крышка
22 202064000003 00 Крышка
23 202064000004 00 Крышка
24 202064000005 00 Крышка
26 202064000006 00 Планка регулировочная
27 202064000012 00 Перегородка
28 202064000014 00 Пластина
30 202064000016 00 Перегородка
31 202064000017 00 Перегородка
32 202064000018 00 Перегородка
34 202064000031 00 Планка
36 202064000036 00 Уплотнитель резиновый армированный металлом
37 202064000037 00 Уплотнитель резиновый армированный металлом
39 202190000001 00 Петля
40 202190000002 00 Петля
41 202190000003 00 Петля
42 314021002118 00 Упор
43 202060000019 00 Фиксатор
44 202060800009 00 Уголок
47 000026400127 01 Болт
50 000026400230 01 Болт
51 000026400330 01 Болт
52 000026410606 01 Гайка
53 000026410608 01 Гайка
54 000026410610 01 Гайка
55 000026410612 01 Гайка
57 000026440204 01 Шайба
59 000026440205 01 Шайба
60 000026440206 01 Шайба
61 000026440207 01 Шайба
64 000026440606 01 Шайба плоская
65 000026440608 01 Шайба
66 000026440612 01 Шайба
67 000026440610 01 Шайба
68 000064210025 01 Кольцо
70 000913402832 01 Пружина газовая
71 000913402801 01 Буфер
73 000940000028 01 Замок
74 000913402824 01 Пружина газовая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
