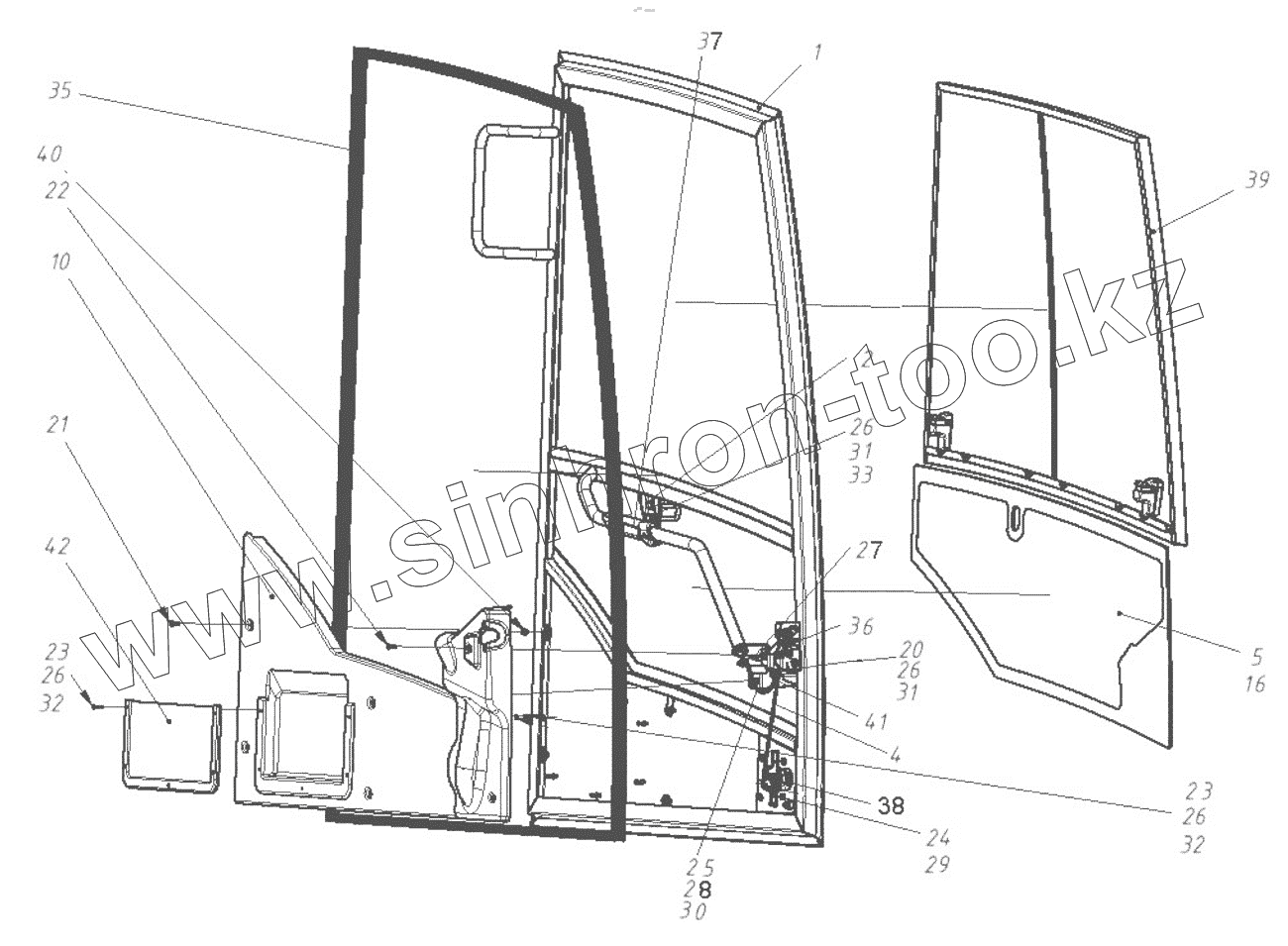

Каталог запасных частей к технике: ТВЭКС WX200. Дверь в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
10
16
20
21
22
23
23
24
25
26
26
26
26
27
28
29
30
31
31
32
32
33
35
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
1 202020121000 00 Каркас двери
2 202020122000 00 Скоба
4 202020120001 00 Тяга
5 202020120002 00 Стекло двери
10 000200200110 01 Панель двери
16 005060264008 00 Вставка
20 000026430160 01 Винт
21 000026430100 01 Винт
22 000026430096 01 Винт
23 000026430094 01 Винт
24 000026420243 01 Винт
25 000026420203 01 Винт
26 000026410908 01 Гайка
27 000026410904 01 Гайка
28 000026410604 01 Гайка
29 000026440204 01 Шайба
30 000026440202 01 Шайба
31 000026440608 01 Шайба
32 000026440604 01 Шайба
33 000940000085 01 Колпачок
34 000940000086 01 Тросик
35 064309009 1 Уплотнитель
36 000940000065 01 Защелка двери
37 000940000066 01 Каретка
38 000940000064 01 Замок
39 000045530310 01 Форточка
40 000026410231 01 Гайка заклеп. шестигр.
41 000026482518 01 Скоба резьбовая
42 000940000084 01 Сетка для документов
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
