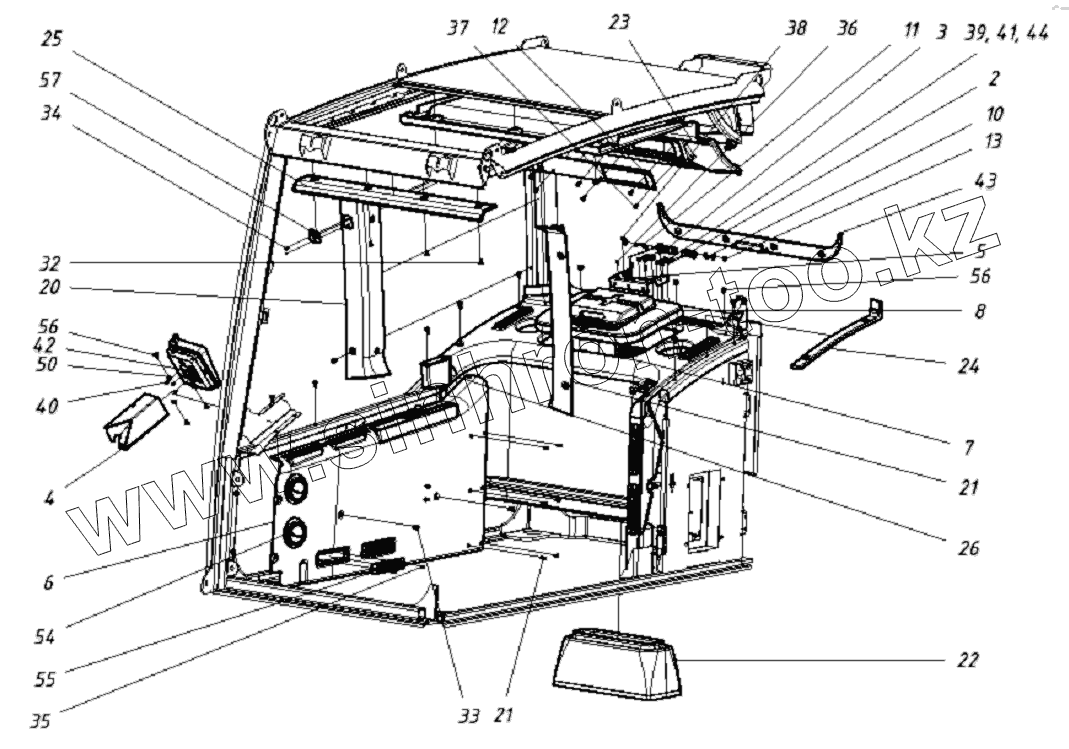

Каталог запасных частей к технике: ТВЭКС WХ-200. 202020200000 00 Установка интерьера кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
5
6
7
8
10
11
12
20
21
21
22
23
24
25
26
32
33
34
35
36
37
38
39
40
41
42
43
44
50
54
55
56
56
57
Позиция на иллюстрации Заводской номер детали Название детали
2 20202020020000 Кронштейн
3 20202020020001 Кронштейн
4 20202020032000 Крышка
5 20202020300100 Петля крышки
6 20020009901 Панель правая в сборе
7 20020009601 Облицовка задняя в сборе
8 20202020300000 Крышка холодильника в сборе
10 20202020000200 Пружина
11 20202020000201 Пружина
12 20202020000300 Панель
20 20020009801 Облицовка стойки правая
21 20020009701 Облицовка стойки левая
22 20020010901 Накладка на кондиционер
23 91300000301 Шумоизоляционный потолок
24 20020011201 Проставка задней панели
25 20020011601 Панель передняя
26 20020011701 Карман правой панели
27 20020011801 Панель задняя
32 2643041001 Винт М4х10
33 2643043001 Винт М6х16
34 2643018401 Винт М4х16
35 2642023301 Винт B1M3-6gX12.58.016
36 2642025201 Винт М4-6gх16.48.016
37 ВинтM6-6gx16.48.016 Винт M6-6gx16.48.016
38 2642020301 Винт М4х12.58.019
39 2642024301 Винт М6х12.58.016
40 2642022701 Винт ВМ5-8gх10.48.016
41 2644020401 Шайба 6.65Г.016
42 2644020301 Шайба 5.65Г.016
43 2644061201 Шайба плоская
44 2644060601 Шайба плоская
50 2641023101 Гайка заклеп.М6
54 20020011301 Вентеляционная решетка прямоуг.
55 20020011401 Вентеляционная решетка
56 2643003101 Винт
57 91820207201 Крючок
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
