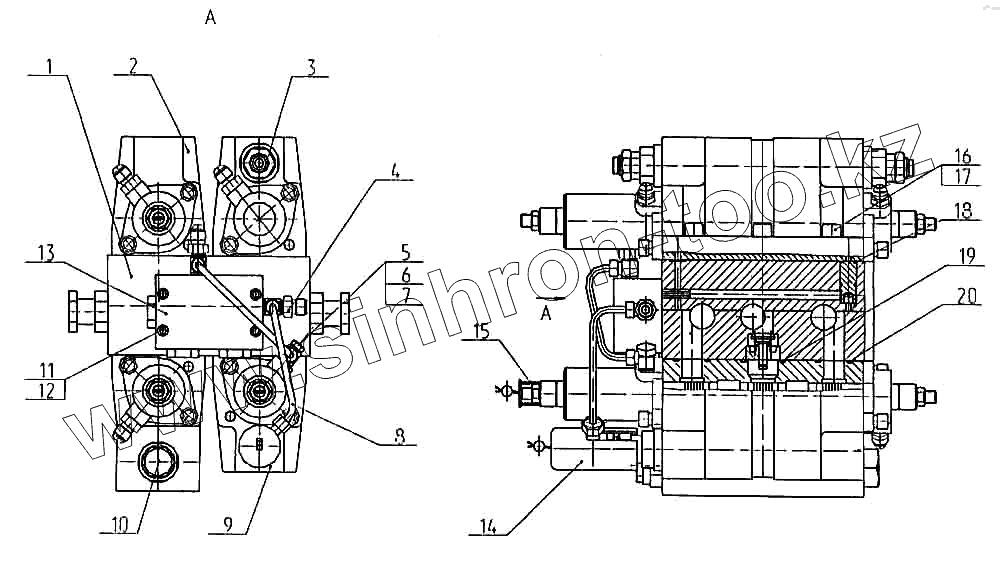

Каталог запасных частей к технике: ТВЭКС ВП-03. 003-520 Гидрораспределитель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 505.10.00.300 Плита
2 520.20.50.300 Секция рабочая (доб. рукояти)
3 520.20.53.700 Секция рабочая (ход)
4 505.50.00.010 Штуцер
5 520.50.00.001 Болт
6 520.50.00.003 Шайба
7 520.50.00.007 Штуцер
8 520.50.00.000 Трубопровод
9 505.21.62.100 Секция напорно-сливная
10 520.20.53.990 Секция рабочая
11 11378.М6-8gх50.66.019 Винт
12 6402.6.65Г.019 Шайба
13 520.32.00.000-20 Блок клапанов "ИЛИ"
14 505.20.02.005 Колпак
15 НМ22 Заглушка
16 11738.М12-8gх35.88.019 Винт
17 6402.12.65Г.019 Шайба
18 9833.012-016-25-2-3 Кольцо
19 9833.038-044-36-2-3 Кольцо
20 9833.030-035-30-2-3 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
