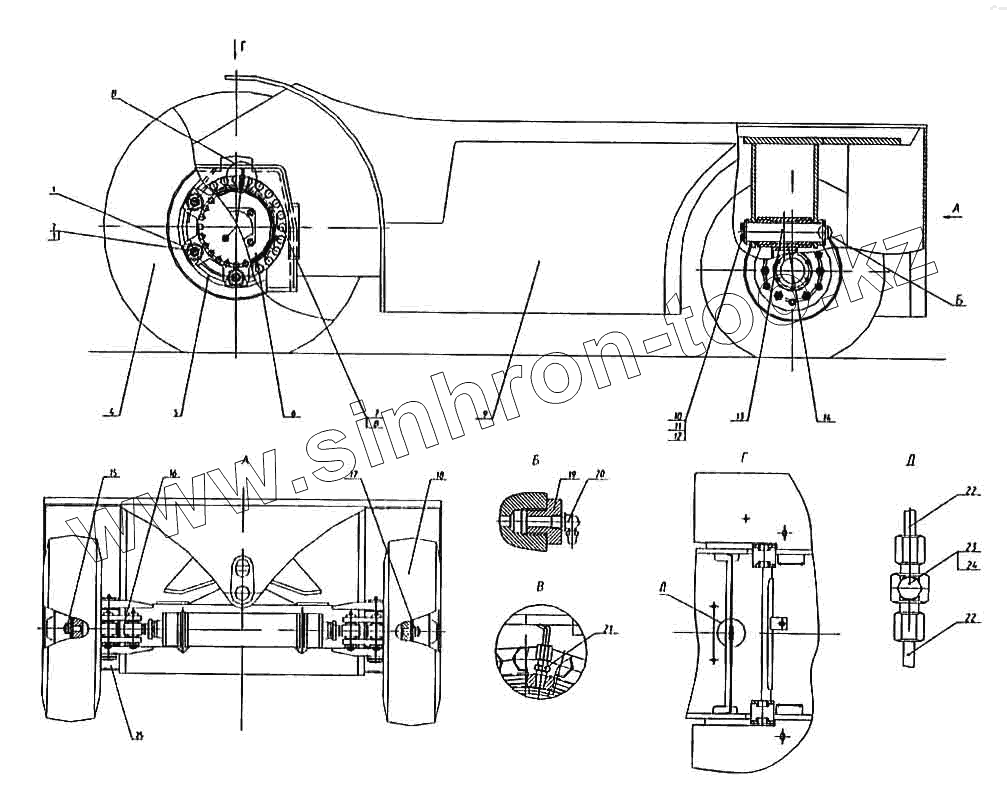

Каталог запасных частей к технике: ТВЭКС ВП-03. 003-04-70.00.000 Ход пневмоколёсный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 003-00-70.00.001 | Прижим | |
| 2 | 22034.М20-8gх55.109.40Х.019 | Шпилька | |
| 3 | 15523.М20-7Н.10.40Х.019 | Гайка | |
| 4 | 003-00-70.00.070 | Колесо с шиной (8.25-15) | |
| 5 | 003-00-70.00.090 | Клин | |
| 6 | 003-00-70.90.000 | Привод хода правый | |
| 7 | 7808.М16-8gх70.109.40Х.019 | Болт | |
| 8 | 6402.16.65Г.019 | Шайба | |
| 9 | 003-01-70.10.000-20 | Рама | |
| 10 | 003-00-70.00.004 | Шайба торцевая | |
| 11 | 7798.М12-8gх30.58.019 | Болт | |
| 12 | 6402.12.65Г.019 | Шайба | |
| 13 | 003-00-70.00.040 | Палец | |
| 14 | 003-00-70.30.000 | Мост неприводной управляемый | |
| 15 | 003-00-70.00.002 | Гайка | |
| 16 | 003-00-70.40.000 | Управление поворотом колес | |
| 17 | 003-00-70.00.003 | Гайка левая | |
| 18 | 003-00-70.00.060 | Колесо с шиной в сборе | |
| 19 | 40.71.00.004 | Пробка | |
| 20 | 19853.2.3.90.Ц6Хр | Масленка | |
| 21 | ЭО-3322А.09.01.004 | Штуцер | |
| 22 | 003-00-70.00.080 | Трубопровод | |
| 23 | ЭО-3323.20.30.600 | Сапун | |
| 24 | ЭО-3322А.24.02.001 | Тройник | |
| 25 | 003-00-70.90.000-01 | Привод хода левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
