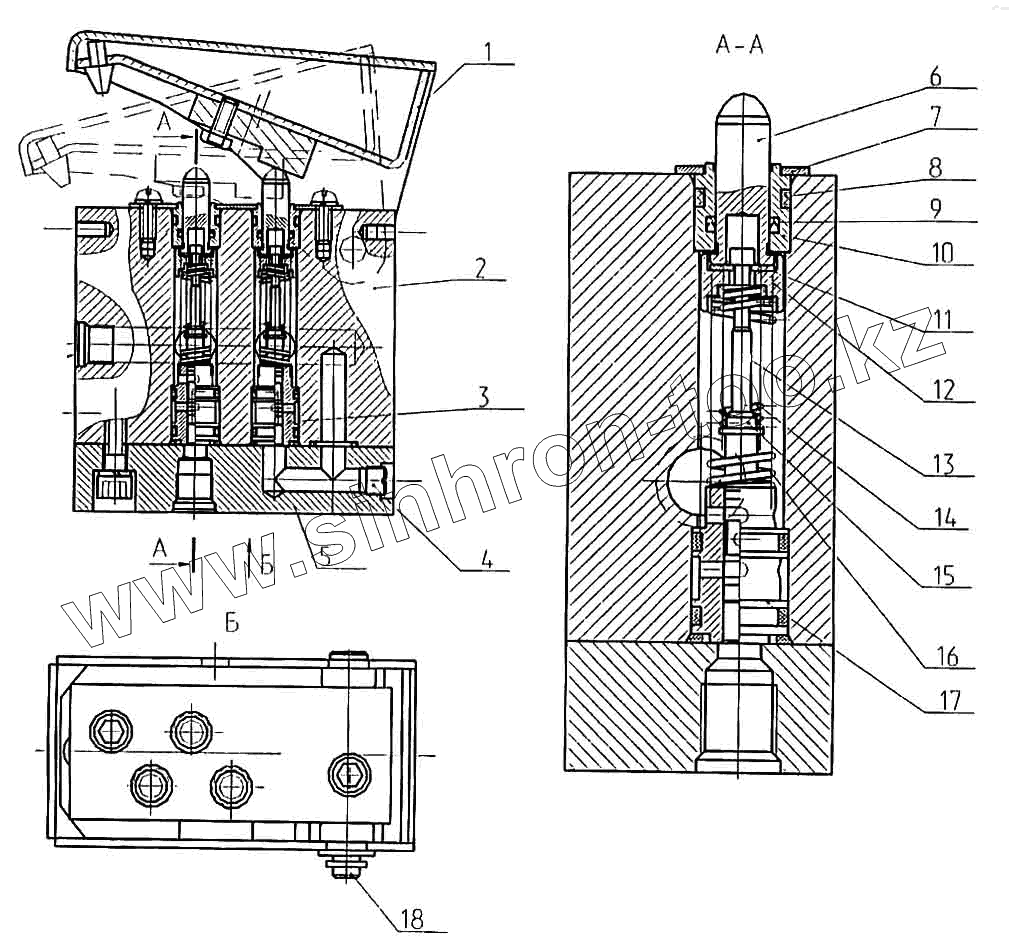

Каталог запасных частей к технике: ТВЭКС ВП-03. 003-03-80.04.030 Блок управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 003-03-80.04.040 Педаль
2 003-00-80.04.021-10 Корпус
3 003-00-80.04.023 Втулка нижняя
4 13.04.02.108 Пробка
5 003-00-80.04.022-10 Крышка
6 13.80.04.566 Толкатель
7 13.80.04.903 Крышка
8 9833.014-018-25-2-3 Кольцо
9 13.80.04.616 Манжета 10х13.6
10 13.80.04.507 Втулка верхняя
11 13.80.04.518 Шайба
12 13.80.04.519 Упор
13 13.80.04.510 Золотник
14 13.80.04.611-20 Пружина
15 13.80.04.612 Втулка
16 13.80.04.613-20 Пружина
17 13.80.04.514 Втулка нижняя
18 13.80.04.804 Ось
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
