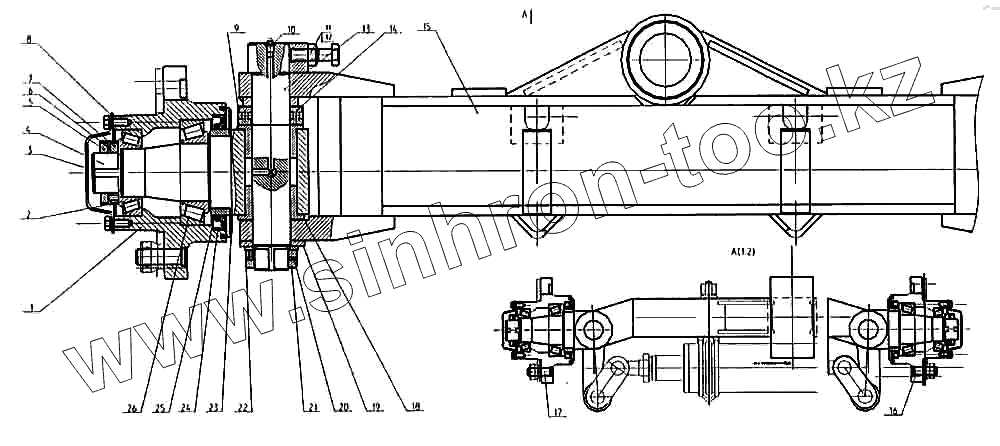

Каталог запасных частей к технике: ТВЭКС ВП-03. 003-00-70.30.000 Мост неприводной управляемый

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003-00-70.30.001		Ступица
2	7510 ТУ37.006-162-89		Подшипник
3	003-00-70.30.021		Крышка
4	003-00-70.30.230		Цапфа
5	005-01-70.30.015		Гайка
6	306-00-54.007		Кольцо стопорное
7	005-01-70.30.013		Гайка
8	003-00-70.30.005		Прокладка
9	003-00-70.30.018		Кожух
10	19853.1.3.01		Масленка
11	005-01-70.30.020		Болт
12	5915.М12-7Н.019		Гайка
13	003-00-70.30.011		Шкворень
14	6874.8208		Подшипник
15	003-00-70.30.100		Балка моста
16	003-00-70.30.014-10		Болт левый
17	003-00-70.30.014		Болт
18	003-00-70.30.012		Шайба
19	003-00-70.30.016		Шайба
20	003-00-70.30.020		Кольцо стопорное
21	003-00-70.30.013		Гайка
22	003-00-70.30.015		Гайка
23	003-00-70.30.006		Кожух
24	8752.2.1-90х120-1		Манжета
25	003-00-70.30.007		Кольцо
26	7512 ТУ37.006-162-89		Подшипник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
