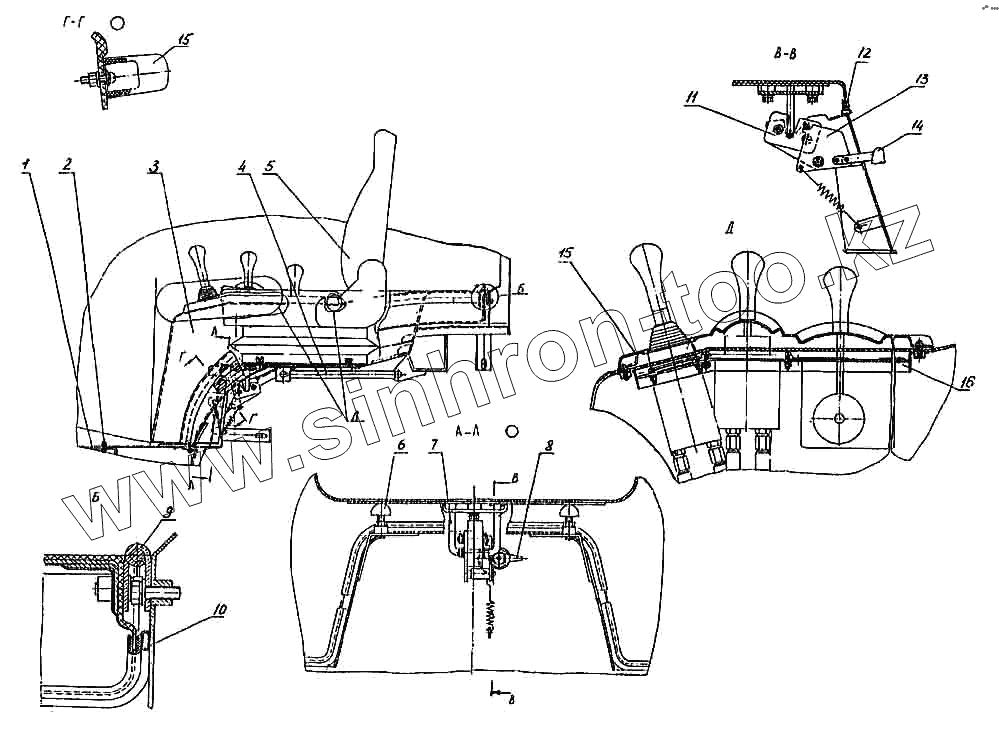

Каталог запасных частей к технике: ТВЭКС ВП-03. 003-00-02.40.100 Установка основания

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 003-00-02.40.100 Панель пола
2 23.04.04.018 Шайба
3 003-00-02.41.000 Основание
4 2111-8231010 Упор газовый ОАО «СААЗ»
5 005-04-90.00.000 Сиденье
6 005-01-10.00.010 Амортизатор
7 003-00-02.40.200 Скоба
8 [Замок врезной цилиндрический ТУ 1-01-0461-82 Московский з-д ""Авангард""] Замок врезной цилиндрический ТУ 1-01-0461-82 Московский з-д ""Авангард""
9 314-02-10.05.080-20 Петля
10 450/6107805 Уплотнитель резиновый армированный АО "Уралэластотехника" l=1315 мм
11 2108-6105015 Замок наружный (ВАЗ)
12 450/6307803 Уплотнитель резиновый армированный АО «Уралэластотехника» L=2390 мм
13 003-00-02.40.500 Рычаг
14 003-00-02.40.400 Рычаг
15 3302-8202200 Поручень ОАО «ГАЗ»
16 003-00-02.40.002 Кожух
17 003-00-02.40.600 Корпус пульта
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
