Каталог запасных частей к технике: ТВЭКС ВП-03. 003-00-02.00.000 Кабина (каркасная)

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 5846ТМ (ЕА17) (2010) E145W (ЕК-14) E145W (ЕК-14) (2005) E185W (ЕК-18) E185W (ЕК-18) (2005) E185W (ЕК-18) (2008) E225LC (2022) E225NLC (2022) TLB 825 (2016) TLB 825 (2017) TLB 825 (2019) TLB 935 (2020) TLB 935 (2021) TVEX-140W (2015) TVEX-180i (2015) TVEX-180W (2015) TX220LC (2019) TX220NLC (2019) WX200 (2019) WХ-200 (2015) WХ-200 (2017) (2017) ВП-03 (2005) ВП-05 ВП-05 (2015) ВП-05 (2005) (2005) ВП-05 (вариант) (2005) Е200СН (2018) Е245СН (2018) ЕК-12 (2005) ЕК-12 (2007) (2007) ЕК-12 (2013) (2013) ЕК-14-20 (2013) ЕК-14-90 (2011) ЕК-14-90 (2015) ЕК-18-20 (2010) ЕК-18-40 (2005) ЕК-18-45-60 (2008) ЕК-18-90 (2012) ЕК-18-90 (2015) ЕК-20-20 (2010) ЕТ-16 (2005) ЕТ-16-20 (2007) ЕТ-18-20 (2005) ЕТ-20-20 (2012) ЕТ-25 ЕТ-25-20 (2007) ЕТ-26i (2010) ЕТ-26i (2015) ТХ-210 (2015) ТХ-210 (2017) ТХ-220 (2017) ТХ-270 / 300 (2017) ТЭП-18 (2012) ЭО-3122 ЭО-3323 ЭО-3323А (2002) ЭО-3326 (2000) ЭОВ-3521 (2007) ЭОВ-3521М-1 (2007) ЭОВ-3521М-1 (2017) ЭОВ-3521М-1 (2017)

Схема > Не выбрано Кабина Установка педальных блоков 003-01-02.00.000 Кабина 003-00-02.00.000 Кабина (каркасная) 003-00-02.30.100 Установка педальных блоков 003-00-02.40.100 Установка основания 003-01-02.90.000 Установка стеклоочистителей 003-01-02.30.000 Дверь левая 003-01-02.40.000 Дверь правая 003-01-02.80.000 Установка стекол 005-04-90.00.000 Сиденье Установка зеркала заднего вида Установка силовая 003-04-03.00.000 Установка силовая 016-00-04.08.100 Установка насоса ВШ 10-3Л 016-00-04.05.000 Управление двигателем 016-00-04.03.000-10 Установка воздухоочистителя 003-04-03.07.000 Установка глушителя 003-04-03.01.000 Установка насоса 003-04-03.03.000 Установка радиаторов 003-04-70.00.000 Ход пневмоколёсный 003-00-70.90.000 Привод хода правый 003-03-33.01.000 Рама основная 003-00-70.30.000 Мост неприводной управляемый Колонка рулевая 005-04-02.05.100-13 Колонка рулевая 003-00-70.40.000 Управление поворотом колес Электрооборудование Электрооборудование Электрооборудование Гидроуправление 003-00-80.01.000-03 Трубопроводы 003-00-80.00.000-20 Гидрооборудование 003-00-80.04.000-02 Гидроуправление Гидроуправление 13.80.04.930 Блок управления 003-03-80.04.030 Блок управления 13.80.04.500-10 Блок управления СП-71.0.30.100-10 Клапан обратный 13.80.04.940-10 Блок управления 64002.10.000 Пневмогидроаккумулятор с гидроклапанами 080-50-02.04.000 Гидроцилиндр 003-00-80.01.000-03 Трубопроводы 005-00-80.01.700 Регулятор расхода 003-00-80.01.020 Фильтр РС 120-71.80.240 Клапан предохранительный 003-520 Гидрораспределитель 520.20.50.300 Секция рабочая 520.20.53.700 Секция рабочая (ход) 505.21.62.100 Секция напорно-сливная 505.20.02.000 Клапан предохранительный 520.20.53.990 Секция рабочая 13.71.80.750 Гидрозамок односторонний 520.32.00.000-20 Блок клапанов "или" 063-63-16.00.000 Гидроцилиндр подъёма 060-30-01.01.000 Гидроцилиндр наклона левый,060-30-01.00.000 Гидроцилиндр наклона правый Грузоподъёмник 003-03-33.00.000 Грузоподъёмник 003-03-33.02.000 Рама выдвижная 003-03-33.03.000 Каретка 003-00-33.33.400-10 Вилы 003-04-00.00.000 Погрузчик вилочный гидравлический ВП-03

1

2

3

4

5

6

7

8

9

10

11

12

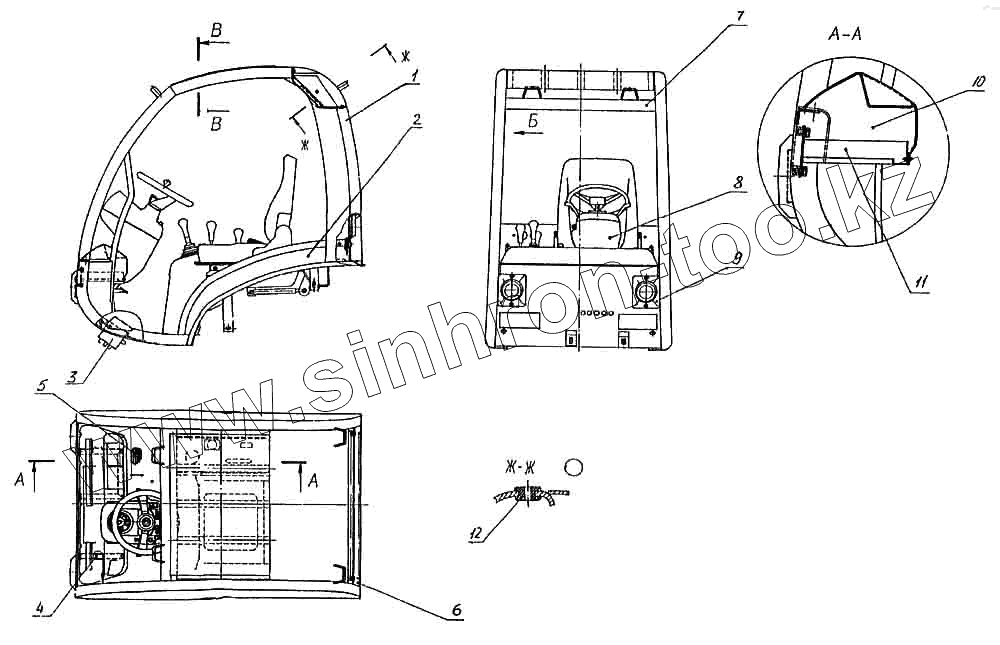

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003-00-02.10.000		Металлоконструкция кабины
2	003-00-02.40.000		Установка основания
3	003-00-02.30.100		Установка педальных блоков
4	003-00-02.00.100		Кронштейн
5	003-00-02.00.002		Коврик
6	016-00-02.00.002		Панель нижняя
7	ЭО-3322Б.10.02.008		Шайба
8	005-04-02.05.100-14		Колонка рулевая
9	003-00-02.00.006		Кожух фонаря
10	003-00-02.00.004		Панель передняя
11	003-00-02.00.200		Кронштейн
12	312-20-02.00.017		Втулка предохранительная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
