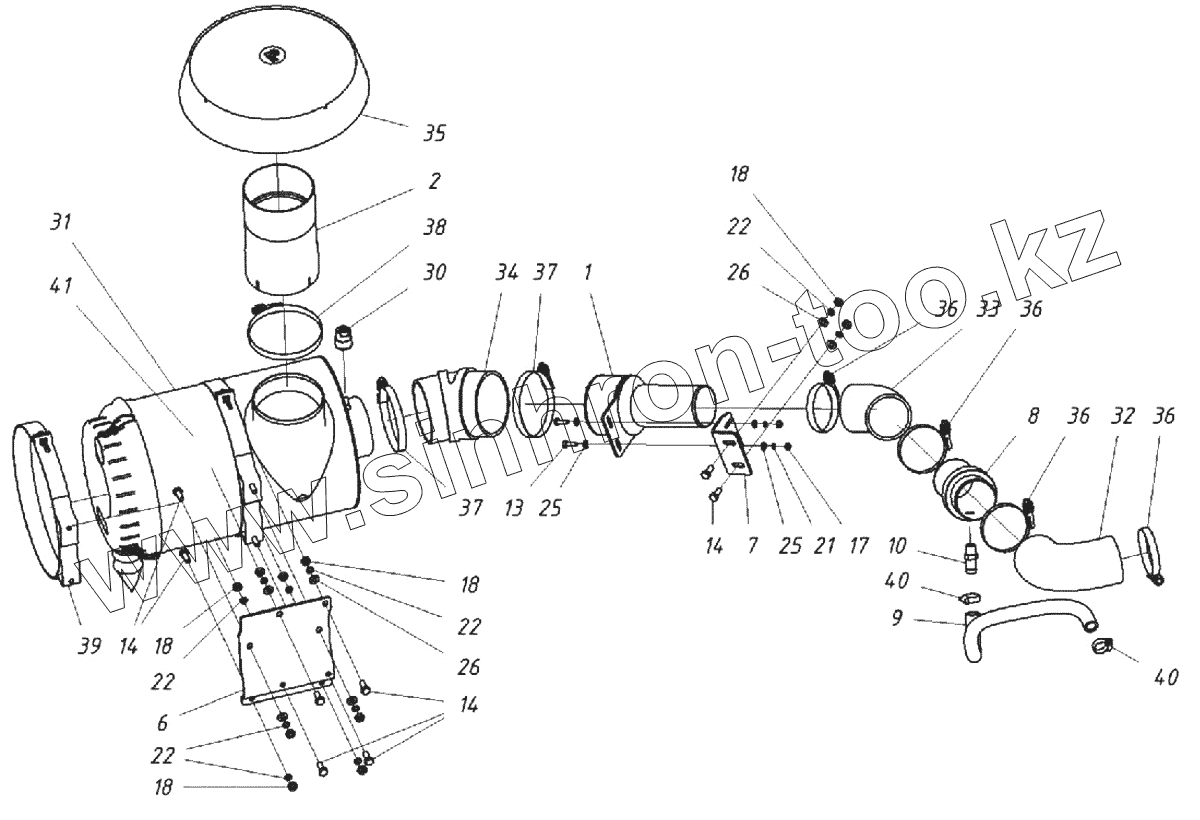

Каталог запасных частей к технике: ТВЭКС TX220NLC. Установка воздухоочистителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
6
7
8
9
10
14
14
14
17
18
18
18
18
21
22
22
22
22
25
25
26
26
30
31
32
33
34
35
36
36
36
36
37
37
38
39
40
40
41
Позиция на иллюстрации Заводской номер детали Название детали
1 202121003030 00 Труба
2 202121003040 00 Удлинитель
6 202121003001 00 Кронштейн
7 202121003002 00 Кронштейн
8 202121003003 00 Труба
9 202121003004 00 Рукав
10 422008760001 00 Ниппель
12 000026400125 01 Болт
14 000026400226 01 Болт
17 000026410608 01 Гайка
18 000026410610 01 Гайка
21 000026440205 01 Шайба
22 000026440206 01 Шайба
25 000026440608 01 Шайба
26 000026440610 01 Шайба
30 000913531441 01 Индикатор
31 000911530176 01 Фильтр воздушный
32 000230404103 01 Патрубок
33 000230404104 01 Патрубок
34 000230404105 01 Патрубок
35 000230404135 01 Колпак
36 000230404122 01 Хомут
37 000230404123 01 Хомут
38 000230404124 01 Хомут
39 000230404130 01 Кронштейн
40 000923820304 01 Хомут
41 Х770691 710 Комплект фильтрующих элементов воздушного фильтра
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
