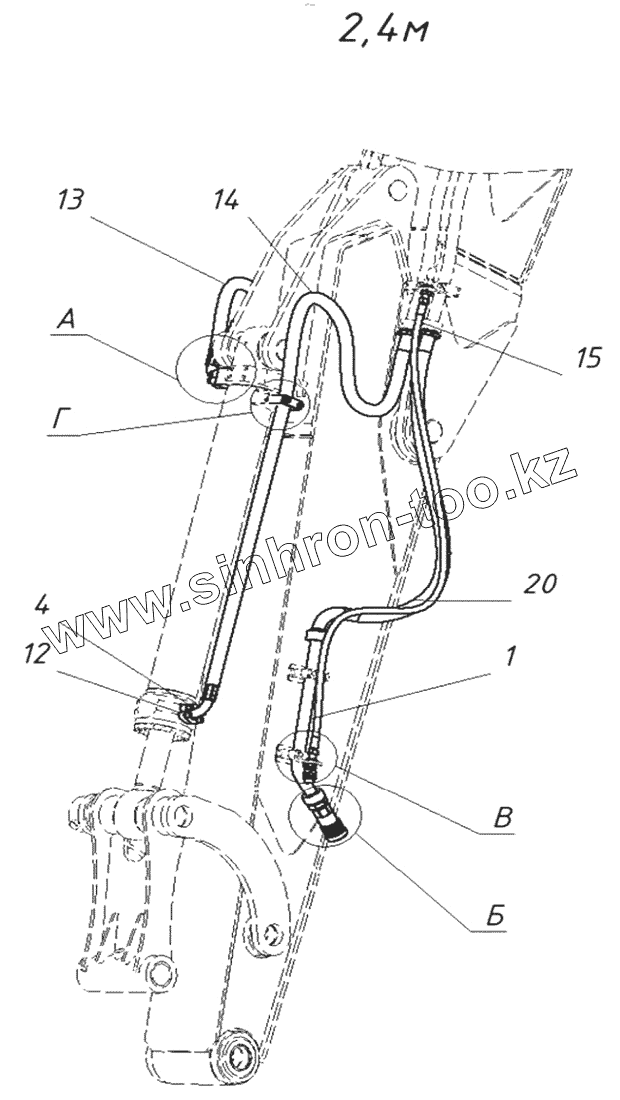

Каталог запасных частей к технике: ТВЭКС TX220NLC. Гидроразводка рукояти 2400 с разводкой под гидромолот

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 5846ТМ (ЕА17) (2010) E145W (ЕК-14) E145W (ЕК-14) (2005) E185W (ЕК-18) E185W (ЕК-18) (2005) E185W (ЕК-18) (2008) E225LC (2022) E225NLC (2022) TLB 825 (2016) TLB 825 (2017) TLB 825 (2019) TLB 935 (2020) TLB 935 (2021) TVEX-140W (2015) TVEX-180i (2015) TVEX-180W (2015) TX220LC (2019) TX220NLC (2019) WX200 (2019) WХ-200 (2015) WХ-200 (2017) (2017) ВП-03 (2005) ВП-05 ВП-05 (2015) ВП-05 (2005) (2005) ВП-05 (вариант) (2005) Е200СН (2018) Е245СН (2018) ЕК-12 (2005) ЕК-12 (2007) (2007) ЕК-12 (2013) (2013) ЕК-14-20 (2013) ЕК-14-90 (2011) ЕК-14-90 (2015) ЕК-18-20 (2010) ЕК-18-40 (2005) ЕК-18-45-60 (2008) ЕК-18-90 (2012) ЕК-18-90 (2015) ЕК-20-20 (2010) ЕТ-16 (2005) ЕТ-16-20 (2007) ЕТ-18-20 (2005) ЕТ-20-20 (2012) ЕТ-25 ЕТ-25-20 (2007) ЕТ-26i (2010) ЕТ-26i (2015) ТХ-210 (2015) ТХ-210 (2017) ТХ-220 (2017) ТХ-270 / 300 (2017) ТЭП-18 (2012) ЭО-3122 ЭО-3323 ЭО-3323А (2002) ЭО-3326 (2000) ЭОВ-3521 (2007) ЭОВ-3521М-1 (2007) ЭОВ-3521М-1 (2017) ЭОВ-3521М-1 (2017)

Схема > Не выбрано Перечень сборочных единиц Экскаватор одноковшовый гусеничный гидравлический ТХ220 Ходовая тележка в сборе Ходовая тележка в сборе Гидрооборудование тележки (устанавливается фирмы «Bosch-Rexroth») Гидрооборудование тележки (устанавливается фирмы Sungbo) Установка приводов хода Установка поддонов Установка ОПУ Платформа поворотная с механизмами Платформа поворотная с механизмами Установка стопора Установка механизма поворота Установка кабины Установка интерьера кабины Установка верхней решетки Кабина в сборе Кабина в сборе Кабина в сборе Кабина в сборе Кабина в сборе Кабина в сборе Кабина в сборе Дверь в сборе Установка передней рамки Рамка передняя Дверца задняя в сборе Форточка задняя Установка фиксатора двери Установка нижнего стекла Установка опор кабины Установка ступени Установка сиденья оператора Установка стеклоочистителя Установка стеклоочистителя Установка аудиосистемы Подключение отопителя Установка зеркал с подогревом Пост управления экскаватором Пост управления экскаватором Пост управления экскаватором Установка пультов Установка пультов Установка пультов Регулятор воздуха Установка противовеса Гидроуправление экскаватора Гидроуправление экскаватора Гидроуправление экскаватора Бак гидравлический Гидрооборудование на поворотной платформе (двигатель “ЯМЗ”, мех-м поворота Бош-Рексрот) Гидрооборудование на поворотной платформе (двигатель “ЯМЗ”, мех-м поворота Бош-Рексрот) Гидрооборудование на поворотной платформе (двигатель “ЯМЗ”, мех-м поворота Бош-Рексрот) Гидрооборудование на поворотной платформе (двигатель “ЯМЗ”, мех-м поворота Бош-Рексрот), (двигатель “ЯМЗ”, мех-м поворота Sungbо) Гидрооборудование на поворотной платформе (двигатель “ЯМЗ”, гидравлика с электороуправлением) Гидрооборудование на поворотной платформе (двигатель “ЯМЗ”, гидравлика с электороуправлением) Гидрооборудование на поворотной платформе (двигатель “ЯМЗ”, гидравлика с электороуправлением) Гидрооборудование на поворотной платформе (двигатель “ЯМЗ”, гидравлика с электороуправлением) Гидрооборудование на поворотной платформе (двигатель “ЯМЗ”, гидравлика с электороуправлением), (двигатель “ЯМЗ”, гидравлика с электороуправлением и мех-м поворота Sungbо) Гидрораспределитель Электроуправление в кабине Электроуправление в кабине Электроуправление в кабине Электрооборудование на поворотной платформе Установка АКБ Кронштейн реле на бак Подсветка номерного знака Плафон капота Сигнал Жгуты поворотной платформы Установка кондицонера Установка конденсатора Установка климатической системы Установка камеры заднего вида и фары на противовес Установка четырех фар на крыше Установка фары на противовес Установка баков Бак топливный Установка силовая ЯМЗ 536 Двигатель с опорами Топливная система Фильтр предварительной очистки топлива Радиатор с кронштейнами Патрубки водяного радиатора и расширительный бачок Патрубки системы охлаждения Патрубки интеркулера Установка воздухоочистителя Установка глушителя Установка агрегата насосного Установка капота Установка капота Установка капота Установка капота Установка капота Установка рабочего оборудования Исполнения рабочего оборудования TX-210 Гидроцилиндр стрелы Гидроцилиндр рукояти Гидроразводка стрелы с разводкой под гидромолот Гидроразводка стрелы с тормозными клапанами Установка рукояти 2920 с разводкой под гидромолот Установка рукояти 2400 с разводкой под гидромолот Гидроразводка рукояти 2920 с разводкой под гидромолот Гидроразводка рукояти 2400 с разводкой под гидромолот Гидроразводка рукояти 2920 без разводки под гидромолот Гидроразводка рукояти 2400 без разводки под гидромолот Гидроцилиндр ковша Установка ковша Установка ковша Комплект опций Установка гидроразводки на грейфер с ротатором с рукоятью 2400 Установка гидроразводки на грейфер с ротатором с рукоятью 2920 Установка гидроразводки на грейфер с ротатором (гидравлика) Установка стабилизации стрелы

1

4

12

13

14

15

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	203060201000 00		Трубопровод гидромолота
2	203030000001 00		Планка
3	203030000003 00		Фланец
4	000026400339 01		Болт
5	000026400266 01		Болт
6	000026400279 01		Болт
7	000026400382 01		Болт
8	000064210016 01		Кольцо
9	000026410610 01		Гайка
10	000026440206 01		Шайба
11	000026440207 01		Шайба
12	000026440610 01		Шайба
13	000064202107 01		Рукав высокого давления
14	000064202111 01		Рукав высокого давления
15	000064200193 01		Рукав высокого давления
16	000026482027 01		Адаптер
17	000026482221 01		Адаптер
18	000064200023 01		Уплотнение
19	000923820595 01		Полуфланец
20	000064180442 01		Рукав высокого давления
21	000932604037 01		Прокладка
22	000923820447 01		Корпус одиночного зажима
23	000923820500 01		Накладка
24	000923820450 01		Корпус одиночного зажима
25	000932604033 01		Ниппель БРС
26	000932604014 01		Ниппель БРС
27	000932604035 01		Заглушка ниппеля БРС
28	000932604017 01		Заглушка ниппеля БРС

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
