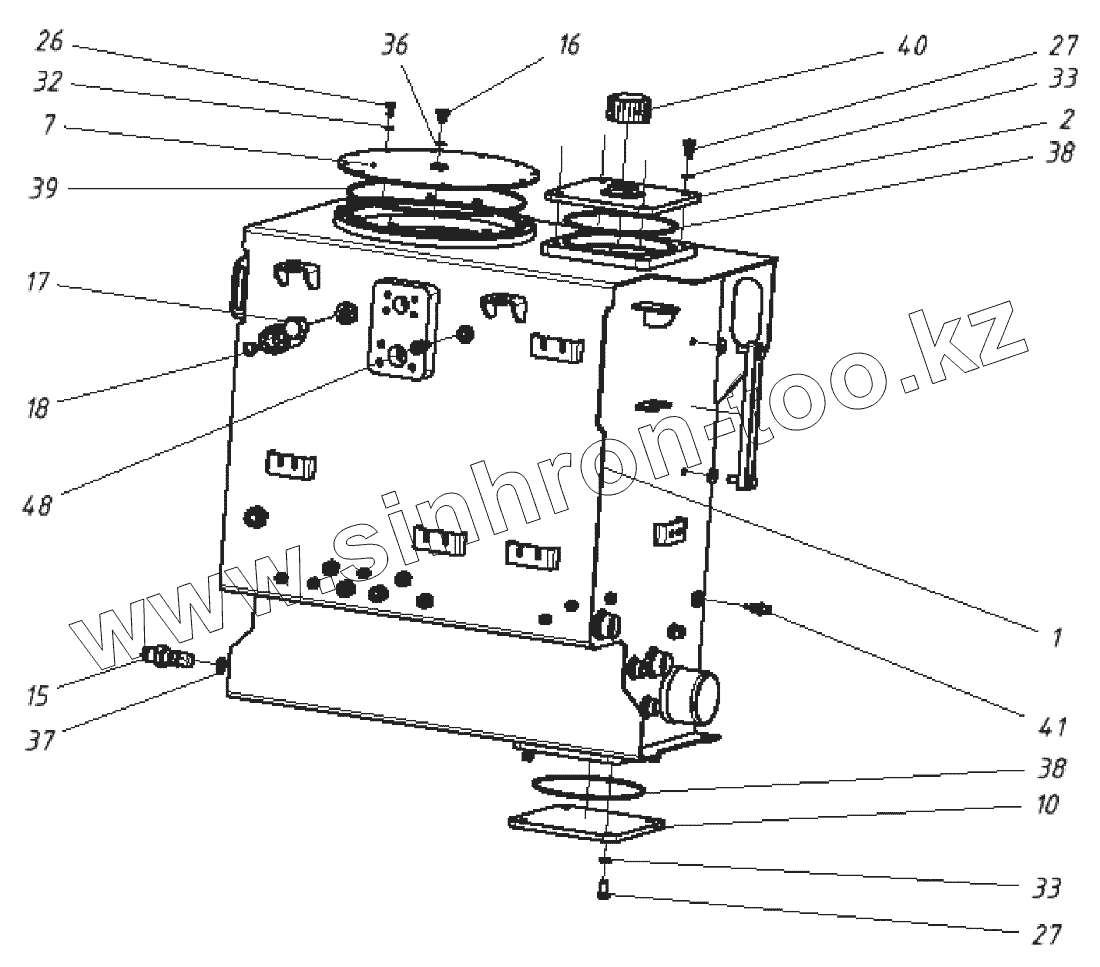

Каталог запасных частей к технике: ТВЭКС TX220NLC. Бак гидравлический

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
7
10
15
16
17
18
26
27
27
32
33
33
36
37
38
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
1 202040201000 10 Бак
2 202040200100 00 Крышка
6 002627001190 00 Крышка сварная
7 422008009200 00 Крышка сварная
10 202040200001 00 Крышка
15 842251930015 00 Штуцер
16 000072401014 00 Заглушка
17 202040100002 00 Угольник
18 202040100003 00 Пробка
19 314908008001 00 Прокладка
26 000026400127 01 Болт
27 000026400321 01 Болт
30 000026420182 01 Винт
32 000026440205 01 Шайба
33 000026440207 01 Шайба
36 000064210005 01 Кольцо
37 000064210010 01 Кольцо
38 000064210074 01 Кольцо
39 000064210176 01 Кольцо
40 000913178101 01 Горловина сапуна
41 000102600013 01 Датчик
42 000918102603 01 Указатель уровня
44 000100115403 01 Фильтр всасывающий
45 000100115221 01 Фильтр сливной
46 000972400016 01 Измерительная муфта с предохранительным колпаком
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
