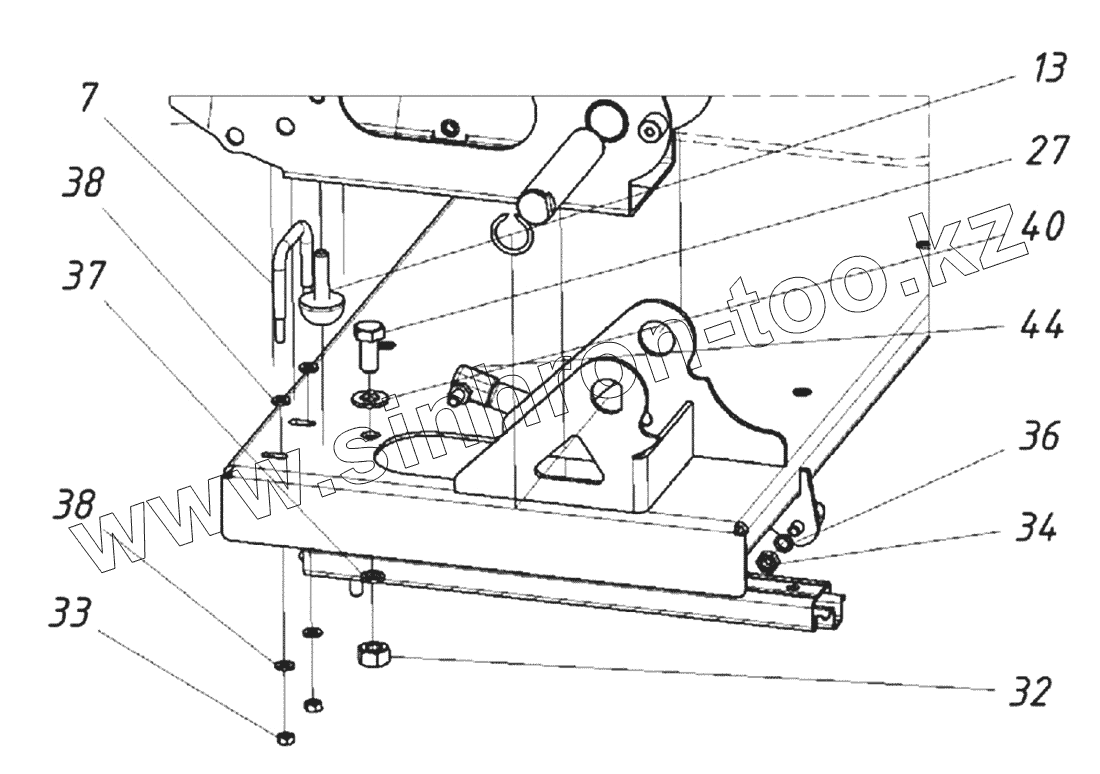

Каталог запасных частей к технике: ТВЭКС TX220LC. Установка пультов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
7
13
27
32
33
34
36
37
38
38
40
44
Позиция на иллюстрации Заводской номер детали Название детали
1 202030201000 00 Основание пультов
2 202020202100 00 Каркас пульта
3 202030203100 00 Каркас пульта
6 202030200001 00 Ось
7 202030200002 00 Скоба
8 202030200003 00 Кольцо упорное
9 202030202001 00 Панель верхняя левая
10 202030202002 00 Панель нижняя левая
11 202030203001 01 Панель верхняя правая
12 202030203002 00 Панель нижняя правая
13 005011000010 00 Амортизатор
27 000026400321 01 Болт
28 000026400121 01 Болт
29 000026420242 01 Винт
30 000026420213 01 Винт
31 000026430038 01 Винт
32 000026410612 01 Гайка
33 000026410606 01 Гайка
34 000026410608 01 Гайка
35 000026440204 01 Шайба
36 000026440205 01 Шайба
37 000026440207 01 Шайба
38 000026440606 01 Шайба плоская
39 000026440608 01 Шайба
40 000026440612 01 Шайба
41 000026420333 01 Винт
42 000107920118 01 Салазки
43 000940000022 01 Замок
44 000913402825 01 Пружина газовая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
