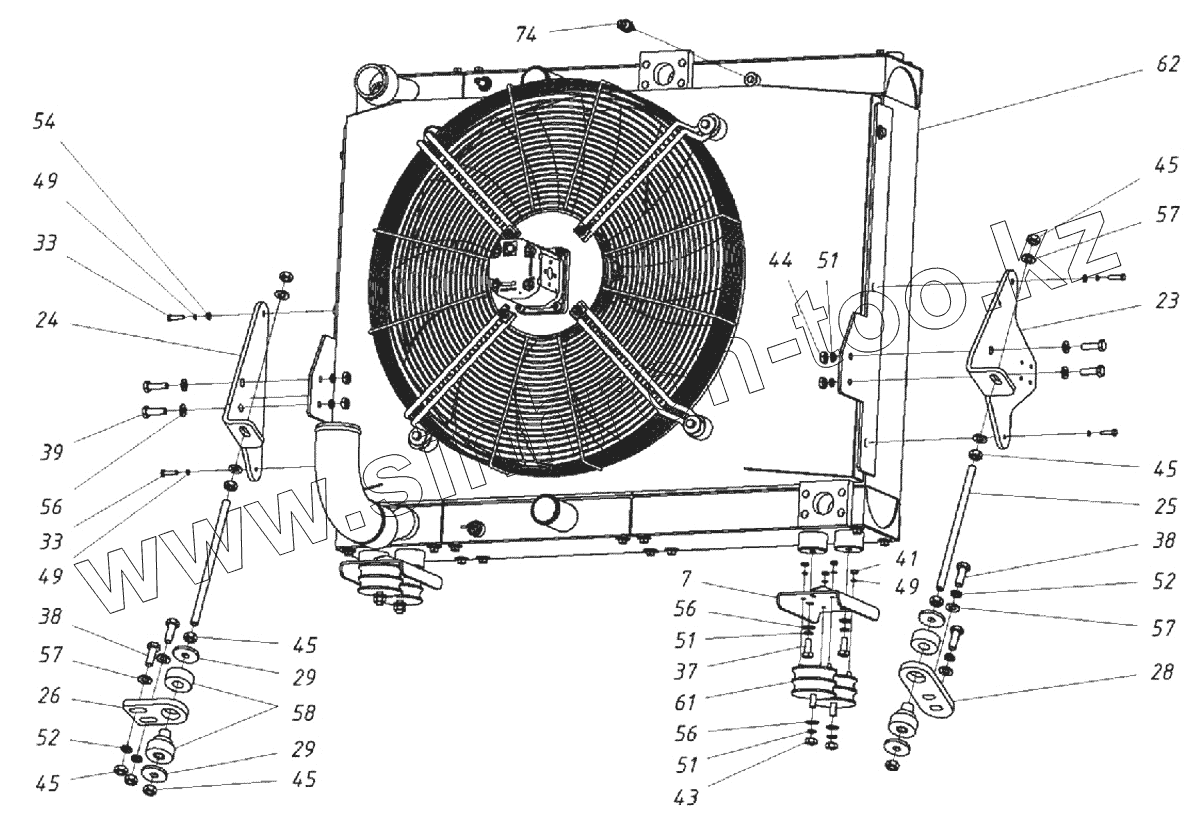

Каталог запасных частей к технике: ТВЭКС TX220LC. Радиатор с кронштейнами

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
7
23
24
25
26
28
29
29
33
33
37
38
38
41
43
44
45
45
45
45
45
49
49
49
51
51
51
52
52
54
56
56
56
57
57
57
58
61
62
74
Позиция на иллюстрации Заводской номер детали Название детали
7 202120200200 00 Опора
23 202120200002 00 Кронштейн
24 202120200003 00 Кронштейн
25 202120200004 00 Шпилька
26 202120200005 00 Кронштейн
28 202120200012 00 Кронштейн
29 002624001102 00 Шайба
33 000026400027 01 Болт
37 000026400226 01 Болт
38 000026400334 01 Болт
41 000026410606 01 Гайка
43 000026410640 01 Гайка
44 000026410610 01 Гайка
45 000026410612 01 Гайка
49 000026440204 01 Шайба
51 000026440206 01 Шайба
52 000026440207 01 Шайба
54 000026440608 01 Шайба
56 000026440610 01 Шайба
57 000026440612 01 Шайба
58 000250157446 01 МО-опора
61 000040400032 01 Опора
62 000933140605 01 Теплообменник с бачком
74 000102600013 01 Датчик
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
