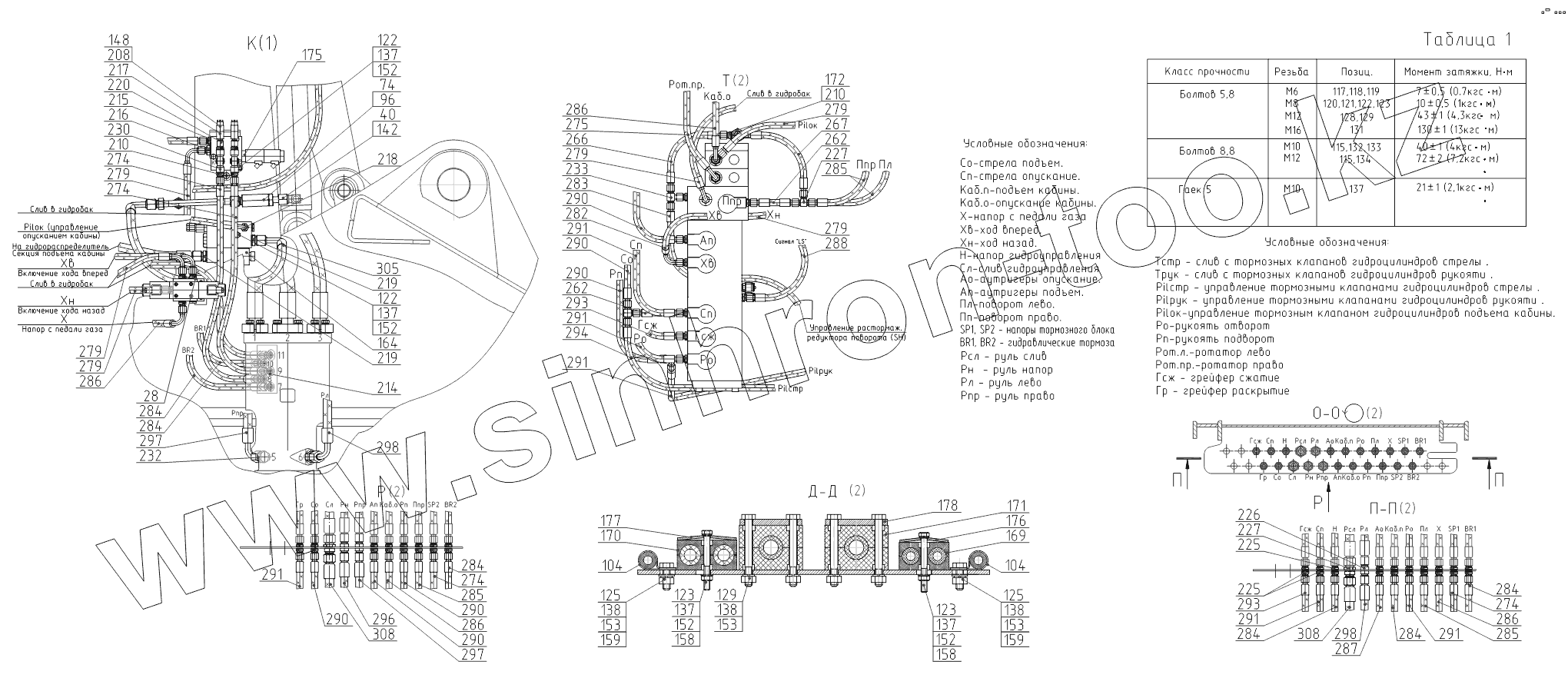

Каталог запасных частей к технике: ТВЭКС TVEX-180i. 318538001000 00 Трубопроводы на поворотной платформе
28
40
74
96
104
104
122
122
123
123
125
125
129
137
137
137
137
138
138
138
142
148
152
152
152
152
153
153
153
158
158
159
159
164
169
170
171
172
175
176
177
178
208
210
210
214
215
216
217
218
219
219
220
225
225
226
227
227
230
232
233
262
262
266
267
274
274
274
274
275
279
279
279
279
279
279
282
283
284
284
284
284
284
284
285
285
285
286
286
286
286
287
288
290
290
290
290
290
290
291
291
291
291
291
291
293
293
294
296
297
297
298
298
305
308
308
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31850800101000 | Патрубок | |
| 2 | 31850800102000 | Фланец | |
| 3 | 31853800103000 | Трубопровод | |
| 4 | 31850800104000 | Клапан предохранительный | |
| 5 | 31850800105000 | Переходник | |
| 6 | 31850800108000 | Фланец | |
| 7 | 31850800109000 | Переходник | |
| 8 | 31850800110000 | Клапан обратный | |
| 11 | 31402800111000 | Трубопровод | |
| 12 | 31402800112000 | Трубопровод | |
| 14 | 31845800112010 | Трубопровод | |
| 16 | 31845800114000 | Кронштейн | |
| 18 | 31845800116010 | Трубопровод | |
| 22 | 31830800110020 | Клапан подпорный | |
| 25 | 42200800121000 | Трубопровод | |
| 28 | 00262910002000 | Гидрораспределитель | |
| 29 | 00402900003000 | Гидрораспределитель | |
| 40 | 00502800013000 | Штуцер сварной | |
| 47 | 31845800400100 | Пластина | |
| 48 | 31850800400100 | Планка | |
| 51 | 31850800100100 | Кронштейн | |
| 52 | 31850800100200 | Рукав | |
| 53 | 31850800100300 | Рукав | |
| 54 | 31850800100400 | Рукав | |
| 55 | 31850800100500 | Рукав | |
| 56 | 31850800100600 | Рукав | |
| 57 | 31850800100700 | Рукав | |
| 58 | 31850800100800 | Хомут | |
| 61 | 31850800101200 | Штуцер | |
| 62 | 31850800101300 | Переходник | |
| 65 | 30830800100700 | Штуцер | |
| 66 | 30830800100720 | Штуцер | |
| 67 | 31402030300100 | Оплетка | |
| 68 | 31420800100100 | Рукав | |
| 70 | 31420800401100 | Переходник | |
| 73 | 00262540000200 | Штуцер | |
| 74 | 31845800100700 | Клапан | |
| 76 | 31430800400100 | Штуцер | |
| 79 | 00007230300300 | Заглушка | |
| 89 | 00009480190400 | Гайка | |
| 96 | 00502800012100 | Корпус | |
| 98 | 22506800100200 | Штуцер | |
| 99 | 22506800100300 | Переходник | |
| 100 | 22506800100400 | Переходник | |
| 101 | 30000222100400 | Прижим | |
| 104 | 00413010000100 | Хомут | |
| 105 | 00413010000110 | Хомут | |
| 107 | 320008010400110 | Хомут | |
| 109 | 32020800400300 | Штуцер | |
| 112 | М10-6gх30.88.35Х.016 | Болт | |
| 113 | М12-6gх30.88.35Х.016 | Болт | |
| 114 | М6-6gх16.58.016 | Болт | |
| 115 | М6-6gх30.58.016 | Болт | |
| 116 | М6-6gх60.58.016 | Болт | |
| 117 | М6-6gх70.58.016 | Болт | |
| 118 | М8-6gх16.58.016 | Болт | |
| 119 | М8-6gх20.58.016 | Болт | |
| 120 | М8-6gх40.58.016 | Болт | |
| 121 | М8-6gх50.58.016 | Болт | |
| 122 | М8-6gх60.58.016 | Болт | |
| 123 | М8-6gх75.58.016 | Болт | |
| 124 | М10-6gх20.58.016 | Болт | |
| 125 | М10-6gх30.58.016 | Болт | |
| 126 | М10-6gх35.58.016 | Болт | |
| 127 | М10-6gх50.58.016 | Болт | |
| 128 | М10-6gх70.58.016 | Болт | |
| 129 | М10-6gх90.88.40Х.016 | Болт | |
| 130 | М12-6gх35.58.016 | Болт | |
| 131 | М12-6gх45.58.016 | Болт | |
| 132 | М16-6gх40.58.016 | Болт | |
| 133 | М10-6gх25.88.019 | Винт | |
| 134 | М10-6gх35.88.35Х.016 | Винт | |
| 135 | М10-6gх40.88.35Х.016 | Болт | |
| 136 | М6-6Н.5.016 | Гайка | |
| 137 | М8-6Н.5.016 | Гайка | |
| 138 | М10-6Н.5.016 | Гайка | |
| 139 | 012-016-25-2-3 | Кольцо | |
| 140 | 020-024-25-2-3 | Кольцо | |
| 141 | 020-025-30-2-3 | Кольцо | |
| 142 | 024-028-25-2-3 | Кольцо | |
| 143 | 030-034-25-2-3 | Кольцо | |
| 144 | 030-035-30-2-3 | Кольцо | |
| 145 | 038-044-36-2-3 | Кольцо | |
| 146 | 090-095-30-2-3 | Кольцо | |
| 148 | 00000233581200 | Прокладка | |
| 149 | 00000233582700 | Прокладка 27М3 | |
| 151 | 6.65Г.016 | Шайба | |
| 152 | 8.65Г.016 | Шайба | |
| 153 | 10.65Г.016 | Шайба | |
| 154 | 12.65Г.016 | Шайба | |
| 156 | 16.65Г.016 | Шайба | |
| 158 | 8.01.08кп.019 | Шайба ГОСТ11371-78 | |
| 159 | 10.01.08кп.019 | Шайба | |
| 160 | 12.01.08кп.019 | Шайба | |
| 164 | 00010146103701 | Клапан | |
| 165 | 00010240123601 | Блок клапанов | |
| 166 | 00010240101101 | Клапан | |
| 167 | 00010240101801 | Клапан зарядный | |
| 168 | 00010240102601 | Клапан обратный | |
| 169 | 00092382045401 | Корпус спаренного зажима | |
| 170 | 00092382045501 | Корпус спаренного зажима | |
| 171 | 00092382044801 | Корпус одиночного зажима РВД | |
| 172 | 00010240101401 | Клапан «ИЛИ» | |
| 173 | 00097240005401 | Манометр | |
| 174 | 00097240010101 | Измерительный шланг | |
| 175 | 00001400306201 | Вентиль-блок | |
| 176 | 00092382050301 | Накладка | |
| 177 | 00092382050401 | Накладка | |
| 178 | 00092382050001 | Накладка | |
| 180 | 00097240001601 | Измерительная муфта с колпаком | |
| 181 | 00010006400501 | Пневмогидроаккумулятор | |
| 182 | 00010006400601 | Пневмогидроаккумулятор с гидроклаппанами | |
| 183 | 00010006400101 | Пневмогидроаккумулятор | |
| 184 | 00092382063101 | Полуфланцы | |
| 185 | 00092382060101 | Полуфланец | |
| 186 | 00092382059501 | Полуфланец | |
| 188 | 00006431250401 | Прокладка | |
| 191 | 00006431253201 | Прокладка | |
| 193 | 00006431250701 | Прокладка | |
| 194 | 00093260402901 | Прокладка | |
| 197 | 00006420002201 | Уплотнение | |
| 198 | 00006420002301 | Уплотнение | |
| 201 | 00010011543201 | Фильтр напорный | |
| 202 | 00010011542101 | Фильтр напорный | |
| 204 | 00092382000801 | Хомут червячный | |
| 205 | 00092382001601 | Хомут червячный | |
| 206 | 00092382001301 | Хомут червячный | |
| 207 | 00010260005001 | Электродатчик | |
| 208 | 00010260002001 | Электродатчик | |
| 209 | 00002648200101 | Адаптер | |
| 210 | 00002648201101 | Адаптер | |
| 211 | 00002648231101 | Адаптер | |
| 212 | 00002648201901 | Адаптер | |
| 213 | 00002648201201 | Адаптер | |
| 214 | 00002648201501 | Адаптер | |
| 215 | 00002648216901 | Адаптер | |
| 216 | 00002648217001 | Адаптер | |
| 217 | 00002648216101 | Адаптер | |
| 218 | 00002648221101 | Адаптер | |
| 219 | 00002648215901 | Адаптер | |
| 220 | 00002648216301 | Адаптер | |
| 221 | 00002648216401 | Адаптер | |
| 222 | 00002648200401 | Адаптер | |
| 223 | 00002648202001 | Адаптер | |
| 224 | 00002648202801 | Адаптер | |
| 225 | 00002648202901 | Адаптер | |
| 226 | 00002648203301 | Адаптер | |
| 227 | 00002648200701 | Адаптер | |
| 228 | 104606.1 | Адаптер | |
| 229 | 104618.1 | Адаптер | |
| 230 | 00002648212701 | Адаптер | |
| 231 | 00002648205801 | Штуцер | |
| 232 | 00002648206001 | Штуцер | |
| 233 | 00002648204601 | Тройник | |
| 234 | 00002648205401 | Тройник | |
| 235 | 8048S1400 | Адаптер | |
| 236 | 00002648203201 | Адаптер | |
| 237 | 00002648202401 | Адаптер | |
| 238 | 00002648212801 | Адаптер | |
| 246 | 00006417010601 | Рукав | |
| 248 | 00006417029101 | Рукав | |
| 250 | 00006417029701 | Рукав | |
| 251 | 00006417029901 | Рукав | |
| 254 | 00006417058901 | Рукав высокого давления | |
| 256 | 00006417023901 | Рукав высокого давления | |
| 257 | 00006417061701 | Рукав | |
| 258 | 00006417048501 | Рукав | |
| 259 | 00006417048901 | Рукав высокого давления | |
| 260 | 00006417048601 | Рукав | |
| 262 | 00006417000201 | Рукав высокого давления | |
| 263 | 00006417005401 | Рукав высокого давления | |
| 264 | 00006417000301 | Рукав высокого давления | |
| 265 | 00006417000401 | Рукав высокого давления | |
| 266 | 00006417000801 | Рукав высокого давления | |
| 267 | 00006417001001 | Рукав высокого давления | |
| 269 | 00006417000601 | Рукав высокого давления | |
| 270 | 00006417000901 | Рукав высокого давления | |
| 271 | 00006419020501 | Рукав высокого давления | |
| 274 | 00006417001301 | Рукав высокого давления | |
| 275 | 00006419020401 | Рукав | |
| 277 | 00006419020701 | Рукав | |
| 278 | 00006417001601 | Рукав высокого давления | |
| 279 | 00006417001801 | Рукав высокого давления | |
| 280 | 00006419020801 | Рукав | |
| 281 | 00006417001901 | Рукав высокого давления | |
| 282 | 00006419020201 | Рукав высокого давления | |
| 283 | 00006417002301 | Рукав высокого давления | |
| 284 | 00006417002201 | Рукав высокого давления | |
| 285 | 00006417002501 | Рукав высокого давления | |
| 286 | 00006417004601 | Рукав высокого давления | |
| 287 | 00006417003201 | Рукав высокого давления | |
| 288 | 00006419021001 | Рукав | |
| 289 | 00006417002701 | Рукав высокого давления | |
| 290 | 00006417002801 | Рукав | |
| 291 | 00006417003401 | Рукав высокого давления | |
| 292 | 00006417005901 | Рукав высокого давления | |
| 293 | 00006417002901 | Рукав | |
| 294 | 00006417003301 | Рукав | |
| 296 | 00006420010801 | Рукав | |
| 297 | 00006420012201 | Рукав | |
| 298 | 00006420012601 | Рукав | |
| 299 | Рукав | Рукав | |
| 300 | 00006420030401 | Рукав высокого давления | |
| 301 | 00006420030101 | Рукав | |
| 302 | 00006420016001 | Рукав высокого давления | |
| 303 | 00006420017401 | Рукав высокого давления | |
| 304 | 00006420014501 | Рукав высокого давления | |
| 305 | 00006420018201 | Рукав | |
| 306 | 00006420015101 | Рукав | |
| 307 | 00006420015001 | Рукав | |
| 308 | 00006420021101 | Рукав высокого давления | |
| 309 | 00006420021001 | Рукав | |
| 311 | 00006420021501 | Рукав | |
| 313 | 00006420021801 | Рукав | |
| 316 | 00006420041401 | Рукав | |
| 317 | 00006420041501 | Рукав | |
| 318 | 00006418061701 | Рукав высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
